پستی از نوع جعبه

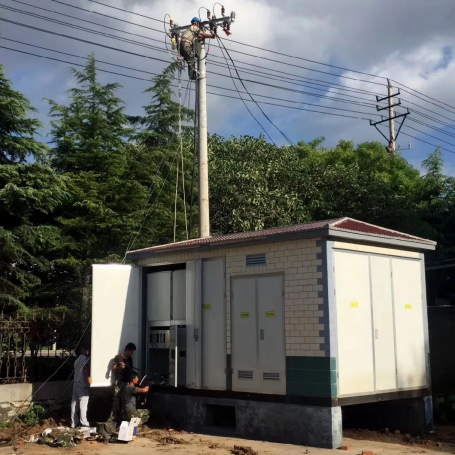

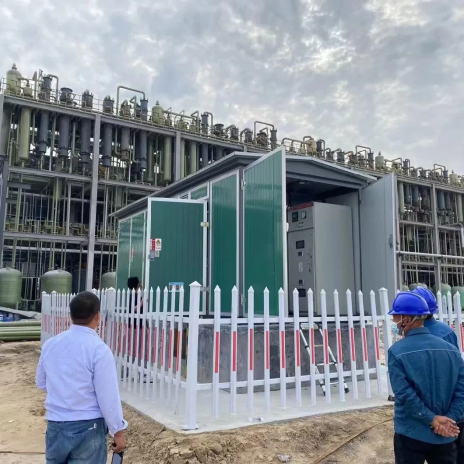

Box-type substation (abbreviated as box-type substation) is suitable for residential areas, urban public substations, bustling downtown areas, construction power supplies, etc. It is a kind of high-voltage switchgear, power transformer, low-voltage switchgear, electric energy metering equipment and reactive compensation device installed in a compact box according to certain requirements, used for lines and distribution of electric energy.

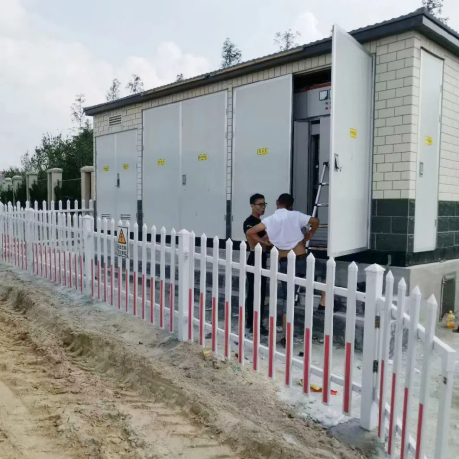

ساختار پست از نوع جعبه:

1.پستی از نوع جعبهپوسته باید مطابق با الزامات استاندارد ، از جمله محافظت از خورشید ، محافظت از باران ، محافظت از گرد و غبار ، محافظت از زنگ زدگی و جلوگیری از حیوانات کوچک (مانند مارها) دارای پنج عملکرد محافظت باشد. مواد پوسته می تواند صفحه استیل ضدزنگ ، صفحه فولادی نورد سرد ، صفحه آلیاژ آلومینیوم ، صفحه فولادی رنگی و صفحه سیمان باشد. بدنه جعبه از سه قسمت تشکیل شده است: پایه ، پوسته و پوشش بالا. این پایه به طور کلی جوش داده می شود یا با پیچ ها با استفاده از فولاد کانال ، فولاد زاویه ای ، فولاد مسطح ، صفحه فولادی و غیره ثابت می شود. به منظور تأمین نیازهای تهویه ، اتلاف گرما و خطوط ورودی و خروجی ، سوراخ های نوار و سوراخ های دایره ای در موقعیت های مربوطه باز می شوند. جعبه جعبه و پوشش بالا می تواند خم شود ، جوش داده شده یا با پیچ ها ، لولا و لوازم جانبی خاص مرتبط با آن توسط فولاد کانال ، فولاد زاویه ای ، صفحه فولادی ، صفحه آلیاژ آلومینیوم ، صفحه فولادی رنگی ، صفحه سیمان و غیره. طراحی یکپارچه ، بیشتر طراحان دیگر از روش پر کردن پوسته با پرکننده های عایق استفاده نمی کنند ، زیرا اگرچه می تواند از قرار گرفتن در معرض آفتاب جلوگیری کند ، اما هنوز هم مانع از اتلاف گرما ترانسفورماتور می شود. بنابراین ، علاوه بر حفظ سوراخ های Louver روی پوسته ، منطقه اتلاف گرما افزایش می یابد و همرفت هوا برای از بین بردن گرما تقویت می شود ، در حالی که هزینه تولید را کاهش می دهد.

2. دستگاه توزیع ولتاژ بالا از ترانسفورماتور جعبه به دو نوع تقسیم می شود: نوع ترمینال و نوع شبکه حلقه از نظر حالت خط ورودی. از نظر جهت خط ورودی ، می توان آن را به خطوط ورودی سربار از بالای جعبه (که بیشتر در ترانسفورماتورهای جعبه سنتی استفاده می شود) و خطوط ورودی و خروجی زیرزمینی با استفاده از سنگرهای کابل ولتاژ بالا (که معمولاً در طرح های مدرن استفاده می شود) تقسیم کرد. بسیاری از سوئیچ های بار سری SF6 با گاز SF6 به عنوان رسانه خاموش کننده قوس وجود دارد ، اما هزینه بالاتر از سوئیچ های بار ولتاژ با ولتاژ بالا است. این نوع سوئیچ دارای ساختارهای مختلفی از جمله فیوزها ، بدون فیوز ، سوئیچ های زمینی و غیره است و به طور کلی مجهز به نمایشگرهای زنده است. مکانیسم عملیاتی بیشتر دستی و برقی است. تجهیزات حفاظت از سوئیچ با فیوزها می توانند به طور خودکار هنگام اتصال مدار به طور خودکار قطع شوند. همچنین سوئیچ های خلاء با خلاء به عنوان محیط خاموش قوس وجود دارد که می تواند به تنهایی ، با فیوزها یا سری با سوئیچ های بار سری SF6 استفاده شود ، اما هزینه آن را افزایش می دهد. در صورت عدم نیاز خاص ، کاربران نیازی به استفاده از آنها در این روش ندارند. اگر کاربر نیاز به اندازه گیری ولتاژ بالا داشته باشد ، دستگاه توزیع ولتاژ بالا از ترانسفورماتور از نوع جعبه نیز باید مجهز به کابینت اندازه گیری ولتاژ بالا باشد و ساختار آن به طور کلی از CT ، PT ، متر اندازه گیری ، کنترل از راه دور و دستگاه های تله متری تشکیل شده است. با این حال ، اندازه گیری زیر بخش از نوع جعبه باید بر اساس سمت ولتاژ کم باشد ، که می تواند قابلیت اطمینان منبع تغذیه را بهبود بخشد و عوامل ناپایدار را کاهش دهد. از دست دادن ترانسفورماتور می تواند به هزینه های برق ناشی از کاربر تبدیل شود.

3.ترانسفورماتور از نوع جعبهمجهز به یک اتاق ترانسفورماتور مستقل است که عمدتاً از ترانسفورماتور تشکیل شده است ، یک سیستم کنترل دما اتوماتیک ، روشنایی و محافظ ایمنی. ترانسفورماتور هنگام اجرا گرمای زیادی را منتشر می کند ، بنابراین مشکلات اتلاف و تهویه گرما نقاط اصلی طراحی ترانسفورماتور جعبه است. گرمای ناشی از عملکرد ترانسفورماتور باعث افزایش دمای داخلی می شود ، به خصوص هنگامی که دمای محیط زیاد باشد. تهویه طبیعی به تنهایی اغلب نمی تواند عملکرد قابل اعتماد و ایمن را تضمین کند. علاوه بر استفاده از تهویه طبیعی برای ظرفیت اندک ، حفاظت از اندازه گیری دما به طور کلی طراحی شده و از اقدامات اگزوز اجباری برای حل مشکل استفاده می شود. این سیستم به طور عمده از یک دستگاه اندازه گیری تشکیل شده است که می تواند دمای اتاق و دمای روغن ترانسفورماتور را اندازه گیری کند و ورودی فن اگزوز را با توجه به محدوده تنظیم شده از طریق مدارهای کنترل دستی و اتوماتیک کنترل کند. ترانسفورماتور را می توان به عنوان روغن میرخل یا نوع خشک انتخاب کرد. از آنجا که نوع خشک گران است ، کاربران به طور کلی از نوع میرخاش روغن برای کاهش هزینه ها بدون نیاز خاص ترجیح می دهند. این ظرفیت به طور کلی 100-1250kva است و حداکثر از 1600kVA تجاوز نمی کند.

4. اتاق ولتاژ کم ترانسفورماتور با توجه به موارد مختلف استفاده از شرکتهای صنعتی و معدن یا مناطق مسکونی ، ساختارهای طراحی متفاوتی دارد. ترانسفورماتورهای جعبه مورد استفاده در شرکتهای صنعتی و معدن باید به طور جداگانه برای منبع تغذیه و منبع تغذیه روشنایی طراحی شوند. هنگام اندازه گیری ولتاژ کم ، دفتر منبع تغذیه نیاز به اندازه گیری جداگانه برق دارد زیرا قیمت واحد برق روشنایی بالاتر از انرژی برق است. پست مورد استفاده در مناطق مسکونی نیازی به در نظر گرفتن مشکل برق برق ندارد. تعداد مسیرهای خروجی در اتاق ولتاژ کم با توجه به ظرفیت ترانسفورماتور و نیازهای کاربر متفاوت است. اگر ظرفیت کوچک باشد و تقاضا کوچک باشد ، می توان مسیرهای کمتری تعیین کرد. اگر ظرفیت زیاد باشد و تقاضا زیاد باشد ، می توان مسیرهای بیشتری را تعیین کرد. همچنین می توان آن را در قالب عملکرد راهرو قرار داد.
