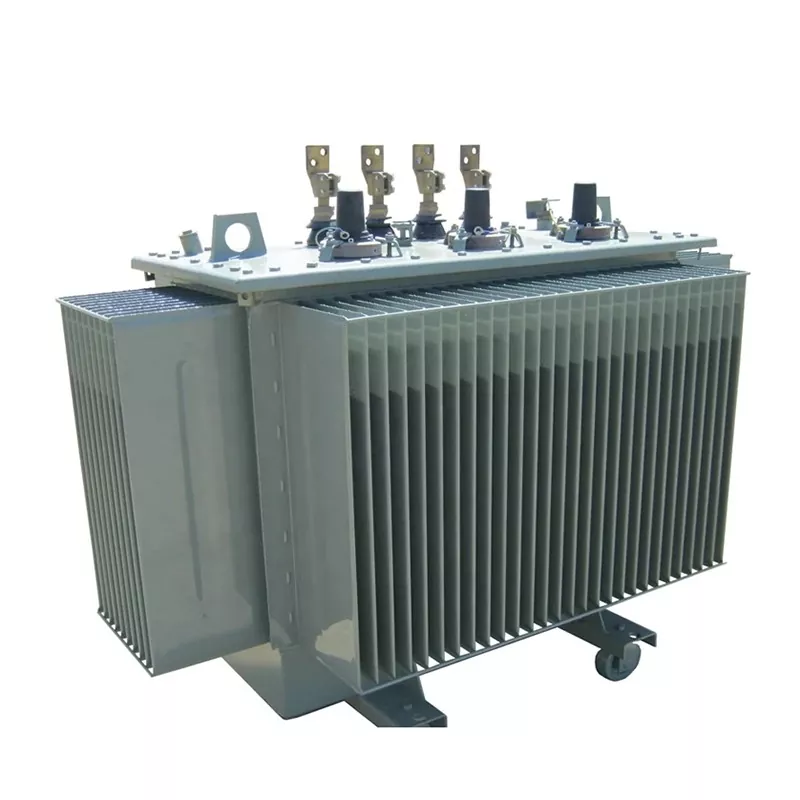

ترانسفورماتور تنظیم کننده کم تلفات و بارگذاری 35 کیلوولت

اینترانسفورماتور تنظیم کننده کم تلفات و بارگذاری 35 کیلوولتیک ترانسفورماتور قدرت ولتاژ متوسط ​​است که برای کنترل ولتاژ پایدار در سیستم های توزیع و پست طراحی شده است. یک را ادغام می کندتعویض شیر در بار (OLTC)که امکان تنظیم ولتاژ را در حین کار کردن ترانسفورماتور فراهم می کند و از منبع تغذیه مداوم بدون وقفه اطمینان حاصل می کند. Lugao Power Co., Ltd. با کیفیت بالا تولید می کندترانسفورماتورهابا استفاده از هسته های فولادی سیلیکونی درجه یک، سیم پیچ های قابل اعتماد و روغن ترانسفورماتور عایق برای دستیابی بهاتلاف انرژی کم، راندمان بالا و عمر طولانی. این ترانسفورماتورها به طور گسترده در نیروگاه ها، پست ها و شبکه های توزیع برق صنعتی استفاده می شوند.

پارامتر

ظرفیت y	GB/20052-2020			ولتاژ امپدانس (%)	بدون بار جاری (%)	گروه برداری	تمدید d کان عمل
	(S13)
	از دست دادن بدون بار	از دست دادن بار
		Dyn11/Yzn1 1	Yyno
30	65	455	430	4.0	0.5	Yyn0 یا Dyn11	± 2*2. 5% OR±5 %
50	80	655	625		0.5
63	90	785	745		0.5
80	105	945	900		0.45
100	120	1140	1080		0.45
125	135	1360	1295		0.45
160	160	1665	1585		0.4
200	190	1970	1870		0.4
250	230	2300	2195		0.4
315	270	2760	2630		0.35
400	330	3250	3095		0.35
500	385	3900	3710		0.3
630	460	4460		4.5	0.25
800	560	5400			0.18
1000	665	7415			0.17
1250	780	8640			0.17
1600	940	10440			0.16
2000	1085	13180		5.0	0.16
2500	1280	13360			0.16

ترانسفورماتور تنظیم کننده کم تلفات و بارگذاری 35 کیلوولت چگونه کار می کند؟

اینترانسفورماتور تنظیم کننده کم تلفات و بارگذاری 35 کیلوولتبر اساس القای الکترومغناطیسی عمل می کند در حالی که یک سیستم OLTC را برای تنظیم سطوح ولتاژ در حین کار یکپارچه می کند.

اصل کار

• انرژی الکتریکی بین سیم پیچ ها از طریق القای الکترومغناطیسی منتقل می شود.
• مکانیسم OLTC موقعیت شیر ​​ترانسفورماتور را بدون وقفه در منبع تغذیه تغییر می دهد.
• روغن ترانسفورماتور برای دفع گرما و ایجاد عایق در داخل مخزن گردش می کند.
• رادیاتور گرما را در هوای اطراف آزاد می کند تا دمای کارکرد ایمن را حفظ کند.

سناریوهای برنامه اصلی

اینترانسفورماتور تنظیم کننده کم تلفات و بارگذاری 35 کیلوولتبه طور گسترده در سیستم های قدرت ولتاژ متوسط ​​استفاده می شود که در آن ولتاژ پایدار و منبع تغذیه قابل اعتماد حیاتی است.

• نیروگاه های تولید برق
• پست های برق
• سیستم های توزیع برق صنعتی
• شبکه های برق شهری
• معدن و صنایع سنگین
• اتصالات شبکه انرژی تجدیدپذیر

مزایای ترانسفورماتور تعویض شیر در بار

• تنظیم مداوم ولتاژبدون قطع منبع تغذیه
• بهبود پایداری شبکهبرای شرایط بار نوسانی
• اتلاف انرژی کمتربه دلیل طراحی بهینه ترانسفورماتور
• عمر طولانی تربا عایق با کیفیت بالا و خنک کننده روغن.
• عملکرد قابل اعتماددر شبکه های پیچیده توزیع برق

تفاوت بین OLTC و Off Load Tap Changer

ویژگی	ترانسفورماتور OLTC	Off Load روی Changer ضربه بزنید
تنظیم ولتاژ	قابل تنظیم در حین کار	نیاز به خاموش شدن دارد
قطع برق	بدون وقفه	برق باید قطع شود
برنامه	شبکه های بزرگ، پست ها	سیستم های بارگذاری کوچک یا پایدار
انعطاف پذیری عملیاتی	بالا	محدود

چرا از ترانسفورماتور تنظیم کننده کم تلفات و بارگذاری 35 کیلوولت استفاده کنیم؟

• حفظ کنیدخروجی ولتاژ پایداردر محیط های نوسان بار
• کاهش دهیدتلفات انرژی و هزینه های عملیاتی.
• بهبود بخشدقابلیت اطمینان و کارایی سیستم قدرت.
• مناسب برایشبکه های هوشمند مدرن و سیستم های برق صنعتی.
• از منبع تغذیه بدون وقفه در هنگام تنظیم ولتاژ اطمینان حاصل کنید.

تعمیر و نگهداری ترانسفورماتور برق OLTC

• سطح روغن ترانسفورماتور و کیفیت روغن را به طور مرتب بررسی کنید.
• مکانیسم OLTC را برای عملکرد صاف سوئیچینگ بررسی کنید.
• دمای عملیاتی و شرایط بار را کنترل کنید.
• اطمینان حاصل کنید که رادیاتور و سیستم خنک کننده بدون مانع باقی می مانند.
• عایق بندی و آزمایش الکتریکی دوره ای انجام دهید.

چرا انتخاب کنیدلوگائو?

• سازنده حرفه ای ترانسفورماتور تنظیم کننده کم تلفات و بارگذاری 35 کیلو ولتبا سالها تجربه در صنعت
• مواد اولیه با کیفیت بالااز جمله ورق های فولادی سیلیکونی و سیم پیچ های درجه یک.
• طراحی کم تلفات و انرژی کارآمدبرای کاهش هزینه های عملیاتی
• استانداردهای سختگیرانه بین المللی تستاطمینان از عملکرد قابل اعتماد
• تحویل سریعبا حداقل سفارش یک واحد
• پشتیبانی فنی حرفه ای و خدمات پس از فروش.
• محصولات صادر شده بهآسیای مرکزی، آفریقا و سایر بازارهای جهانی.

سوالات متداول

طول عمر معمول ترانسفورماتور تنظیم کننده کم تلفات و بارگذاری 35 کیلوولت چقدر است؟

با نگهداری مناسب، ترانسفورماتور می تواند بیش از 25 سال به طور قابل اعتماد کار کند.

چه روش خنک کننده ای استفاده می شود؟

اینترانسفورماتوراز خنک کننده غوطه ور در روغن استفاده می کند.انتقال روغن ترانسفورماتورگرما از سیم پیچ ها و هسته به رادیاتور برای اتلاف موثر گرما.

آیا می توان ولتاژ را در حین کار تنظیم کرد؟

بله. سیستم OLTC امکان تنظیم ولتاژ را بدون قطع برق فراهم می کند.

چه صنایعی معمولا از این ترانسفورماتور استفاده می کنند؟

تاسیسات برق، پست‌ها، صنایع سنگین، عملیات معدنی و پروژه‌های انرژی تجدیدپذیر معمولاً ازترانسفورماتور تنظیم کننده کم تلفات و بارگذاری 35 کیلوولت.
