ترانسفورماتورهای نوع خشک چگونه خنک می شوند؟

ترانسفورماتورهای نوع خشکخنک سازی را از طریق سیستم های هوای پیشرفته کنترل کنید. این تنظیمات بدون هیچ گونه خنک کننده مایع از شر گرما خلاص می شوند. نحوه خنک شدن آنها نقش مهمی در عملکرد خوب ترانسفورماتور، مدت زمان ماندگاری آن و بهترین جاهای استفاده از آن دارد.

راه های اصلی خنک کردن آنها به چند اصل خلاصه می شود. اول، خنک کننده طبیعی هوا وجود دارد که با AN برای هوای طبیعی استفاده می شود. این یکی کاملاً به همرفت طبیعی و تشعشع برای دور کردن گرما بستگی دارد.

گرما در سیم پیچ ها و هسته جمع می شود و هوای اطراف آن را گرم می کند. هوای گرمتر سبک تر می شود و خود به خود بالا می رود. سپس هوای خنک‌تر از پایین به داخل جریان می‌یابد، در حالی که هوای گرم از دریچه‌های بالا خارج می‌شود. این یک جریان ثابت را همیشه حفظ می کند.

طراحان دریچه‌ها و مسیرهای هوا را در نقاط هوشمند قرار می‌دهند تا جریان را افزایش دهند. آنها همچنین بیرون را با باله ها یا اشکال موج دار بزرگتر می کنند تا به تابش گرما بهتر کمک کنند. این روش را در واحدهای کوچکتر، مثلاً تا حدود 2000 کیلو ولت آمپر، زیاد می بینید. برای مکان هایی با بارهای ثابت که خیلی سنگین نیستند مناسب است.

سپس خنک کننده هوای اجباری وجود دارد که به عنوان AF برای هوا اجباری شناخته می شود. این برای نیازهای انرژی بیشتر یا زمانی که چیزها کمی بیش از حد بارگذاری می شوند، وارد عمل می شود. از فن ها برای فشار بیشتر و سریعتر هوا استفاده می کند.

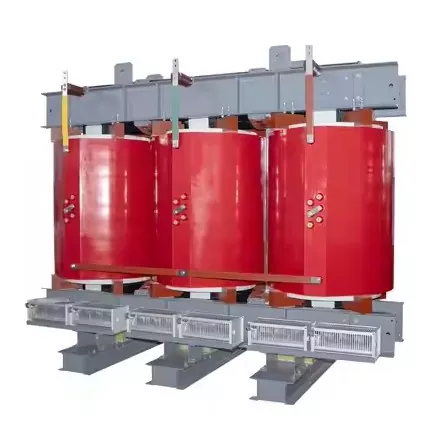

فن ها در امتداد محور می نشینند و دقیقاً به سمت هسته و سیم پیچ ها نشانه می روند. سنسورهای موجود در سیم پیچ ها دما را تماشا کرده و آنها را کنترل می کنند. در حالت دویدن معمولی، اگر دمای هوا کمتر از 110 درجه سانتیگراد باشد، فن ها فقط بیکار می نشینند.

هنگامی که گرما بالا می رود، فن ها به صورت پله ای، یک یا چند در یک زمان راه اندازی می شوند. که خنک کننده را بسیار افزایش می دهد. ترانسفورماتور می تواند بارهای اضافه 125 تا 150 درصدی را برای مدت کوتاهی تحمل کند. این کار را بدون آسیب رساندن به عایق داخل انجام می دهد.

در مقایسه با هوای طبیعی، این تنظیم اجباری حذف گرما را 30 تا 50 درصد افزایش می دهد. برای مشاغل سخت تر بسیار مفید است.

طراحان اکنون نیز با مدیریت کامل حرارتی می‌سازند. این بدان معناست که سنسورها و کنترل ها همه با هم گره خورده اند. آنها از RTD های PT100 یا ترموکوپل هایی که درست در سیم پیچ ها گیر کرده اند برای خواندن دمای زنده استفاده می کنند.

کنترلرهای هوشمند روی ریزپردازنده ها کار می کنند. آنها مراقب گرما هستند و خنک کننده را در مراحل تنظیم می کنند. هنگامی که دما به نقاط تنظیم شده می رسد، آلارم دریافت می کنید. فن ها در صورت نیاز روشن و خاموش می شوند. اگر هوا خیلی گرم شود، سیگنال‌های سفر را به تجهیزات حفاظتی در بالادست ارسال می‌کنند.

اینها همچنین از طریق Modbus یا Ethernet برای بررسی از راه دور به هم متصل می شوند. همه اینها به روان نگه داشتن کارها کمک می کند.

ترانسفورماتورها از کلاس های دمایی تنظیم شده برای عایق پیروی می کنند. کلاس B در دمای 130 درجه سانتیگراد، با 80 درجه کلوین بالاتر از 40 درجه سانتیگراد محیط، بالاتر می رود. کلاس F به 155 درجه سانتیگراد می رسد و اجازه می دهد 100 درجه کلوین در همان محیط افزایش یابد.

کلاس H به 180 درجه سانتیگراد می رسد، با افزایش 125 درجه کلوین بیش از 40 درجه سانتیگراد محیط. هر کلاس محدودیت هایی را برای میزان گرمای ایمن ایجاد می کند.

مهندسی روش های مختلف حرکت گرما را پوشش می دهد. رسانایی آن را از سیم پیچ های مسی از طریق عایق به بدنه بیرونی می برد. همرفت به هوای متحرک اجازه می دهد تا گرما را از قسمت های جامد خارج کند.

تشعشعات مادون قرمز را از نقاط داغ به مناطق خنک تر اطراف می فرستد. هر سه با هم در طراحی کار می کنند.

برخی از عوامل بستگی به محل قرار دادن آن داردترانسفورماتور. در ارتفاعات بالا، هوای رقیق‌تر قدرت خنک‌کننده را کاهش می‌دهد، بنابراین ظرفیت را کاهش می‌دهید یا به آن اضافه می‌کنید. محیط گرم به این معنی است که شما به حاشیه های اضافی یا سیستم های بهتر داخلی نیاز دارید.

گرد و غبار یا آلودگی نیاز به فیلترها یا کیس های مهر و موم شده در سطح IP54 یا بالاتر دارد. آنها محافظت می کنند، اما می توانند جریان هوا را با لمس کند کنند.

نصب برای موثر نگه داشتن سرمایش اهمیت زیادی دارد. شما باید فاصله های مناسبی را از دیوارها و تجهیزات رها کنید تا هوا آزادانه حرکت کند. چیدمان اتاق به دریچه هایی نیاز دارد که گرما را به خوبی خارج کنند، به خصوص با بیش از یک واحد.

تمیز کردن مسیرها و سطوح هوا هر چند وقت یکبار عملکرد را در حد مشخصات نگه می دارد. از آن بگذرید و همه چیز به مرور زمان آسیب می بیند.
