خلاصه مقاله
انتخاب یکترانسفورماتور غوطه ور در روغنفقط مربوط به تطبیق ولتاژ و ظرفیت در یک دیتاشیت نیست. برای بسیاری از کارخانههای صنعتی، پستها، پروژههای انرژیهای تجدیدپذیر، تأسیسات تجاری و شبکههای توزیع آب و برق، چالش واقعی پایدار نگه داشتن نیرو تحت گرما، تغییرات بار، قرار گرفتن در معرض فضای باز، اختلالات الکتریکی و ساعات طولانی کار است. این مقاله توضیح می دهد که چگونه یک طرح غوطه ور در روغن از عایق، خنک کننده، تحمل اضافه بار، عمر مفید، برنامه ریزی ایمنی و کنترل نگهداری پشتیبانی می کند. همچنین به خریداران روشی عملی برای مقایسه گزینههای ترانسفورماتور قبل از خرید ارائه میدهد، بنابراین تیمهای فنی میتوانند از اندازهگیری کمتر، تطابق ضعیف سایت، هزینههای نگهداری پنهان و انتخاب تامینکننده غیرقابل اطمینان جلوگیری کنند.
فهرست مطالب
1. طرح کلی وبلاگ 2. چرا خریداران با انتخاب ترانسفورماتور مبارزه می کنند؟ 3. چگونه یک ترانسفورماتور غوطه ور در روغن در سیستم های قدرت واقعی کار می کند 4. مزایای کلیدی برای پروژه های صنعتی و تاسیساتی 5. نحوه انتخاب ترانسفورماتور غوطه ور روغنی مناسب 6. جدول مقایسه عملی برای خریداران 7. نقاط نگهداری که از ارزش بلند مدت محافظت می کنند 8. چرا قابلیت تامین کننده مهم است 9. سوالات متداول 10. نتیجه گیریطرح کلی وبلاگ
- خطرات رایجی را که خریداران هنگام انتخاب ترانسفورماتورها برای سایت های عملیاتی واقعی با آن مواجه هستند، شناسایی کنید.
- نقش روغن عایق در خنک سازی، عایق کاری و پایداری عملکرد را توضیح دهید.
- مزایای فنی واحدهای غوطهور در روغن را برای کاربردهای بیرونی، صنعتی و شبکهای مقایسه کنید.
- یک روش انتخاب مناسب برای خریدار ارائه دهید که ولتاژ، ظرفیت، مشخصات بار، محیط زیست، ایمنی و پشتیبانی تامین کننده را پوشش می دهد.
- به سوالات مکرر تدارکات و مهندسی در قالبی واضح و عملی پاسخ دهید.
چرا خریداران با انتخاب ترانسفورماتور دست و پنجه نرم می کنند؟
بسیاری از مشکلات ترانسفورماتور قبل از نصب شروع می شود. یک خریدار ممکن است چندین پیشنهاد دریافت کند که در نگاه اول مشابه به نظر می رسند، اما طرح های واقعی می توانند در مواد سیم پیچ، ساختار مخزن، عملکرد خنک کننده، حاشیه عایق، فرآیند تست، لوازم جانبی، سطح نویز، مقادیر تلفات و پشتیبانی پس از فروش متفاوت باشند. زمانی که تصمیم خرید فقط بر اساس قیمت باشد، سایت ممکن است بعداً دچار ناپایداری ولتاژ، گرمای بیش از حد، نشت روغن، خاموش شدن غیرمنتظره یا کاهش عمر تجهیزات شود.
به همین دلیل است که یکترانسفورماتور غوطه ور در روغنباید به عنوان یک دارایی برق بلندمدت به جای یک قطعه الکتریکی یک بار مصرف ارزیابی شود. در مرکز توزیع برق قرار دارد. اگر به خوبی کار کند، خطوط تولید، پمپها، موتورها، سیستمهای روشنایی، کابینتهای کنترل و دستگاههای حفاظتی انرژی پایدار دریافت میکنند. اگر شکست بخورد، هزینه به ندرت محدود به تعمیر می شود. زمان توقف، تعویض اضطراری، بررسی های ایمنی و تاخیر در تولید می تواند به سرعت از پس انداز اولیه یک واحد ارزان تر فراتر رود.
برای صاحبان پروژه، دردناک ترین سؤالات معمولاً ساده اما جدی است: آیا ترانسفورماتور بار من را کنترل می کند؟ آیا می تواند در فضای باز کار کند؟ آیا طراحی خنک کننده به اندازه کافی قوی است؟ هر چند وقت یکبار باید بازرسی شود؟ آیا تامین کننده می تواند ولتاژ، ظرفیت و لوازم جانبی حفاظتی را سفارشی کند؟ پاسخ درست هم به جزئیات مهندسی و هم به شرایط واقعی سایت بستگی دارد.
چگونه یک ترانسفورماتور غوطه ور در روغن در سیستم های قدرت واقعی کار می کند

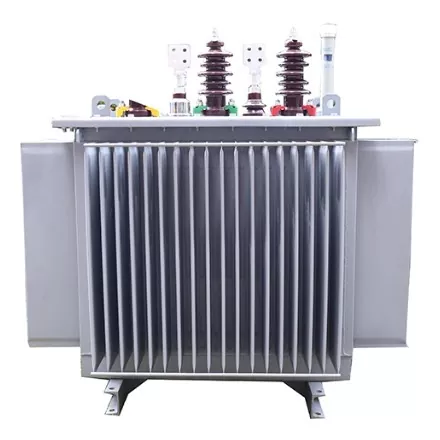

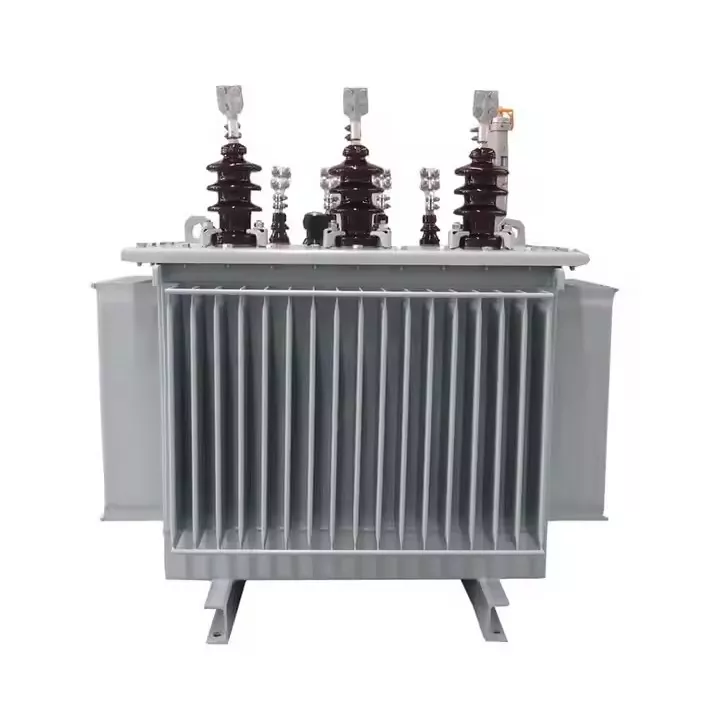

یکترانسفورماتور غوطه ور در روغناز روغن ترانسفورماتور هم به عنوان عایق و هم به عنوان محیط خنک کننده استفاده می کند. در داخل مخزن، هسته و سیم پیچ ها در حین کار تولید گرما می کنند. روغن این گرما را جذب می کند و آن را به دیواره مخزن یا ساختار رادیاتور منتقل می کند و در آنجا می تواند در هوای اطراف آزاد شود. در عین حال، روغن به حفظ عایق الکتریکی بین قطعات برقدار کمک میکند و خطر خرابی را زمانی که ترانسفورماتور تحت ولتاژ نامی کار میکند کاهش میدهد.
به عبارت ساده، روغن بافر حرارتی بزرگتری به ترانسفورماتور می دهد. این امر به ویژه برای برنامه هایی با بارهای متغیر، چرخه های عملیاتی طولانی یا محیط های بیرونی مهم است. ترانسفورماتور در خدمت یک کارخانه صنعتی ممکن است با جریان راه اندازی موتور، برنامه های تولید ناهموار، تغییرات دمای فصلی و نوسانات ولتاژ از شبکه مواجه شود. یک واحد غوطهور در روغن با طراحی مناسب میتواند این تنشها را با آرامش بیشتری مدیریت کند زیرا گرما به راحتی در ناحیه سیمپیچ محبوس نمیشود.
دلیل دیگر استفاده گسترده از این طرح، مناسب بودن آن برای توزیع ولتاژ متوسط و ظرفیت بالا است. هنگامی که پروژه به عملکرد پایدار در پستها، سایتهای معدن، کارخانهها، پروژههای زیرساختی، تأسیسات انرژی یا شبکههای برق روستایی نیاز دارد، تجهیزات غوطهور در نفت اغلب تعادل قوی بین دوام، راندمان خنککننده، محدوده ظرفیت و قابلیت سرویس را فراهم میکنند.
مزایای کلیدی برای پروژه های صنعتی و تاسیساتی
ارزش یکترانسفورماتور غوطه ور در روغنهنگامی که در برابر فشار عملیاتی واقعی قضاوت شود، واضح تر می شود. اولین مزیت کنترل حرارت است. گردش کارآمد روغن به کاهش افزایش دمای سیمپیچها و مواد عایق کمک میکند، که میتواند در صورت بارگیری و نگهداری صحیح ترانسفورماتور از عمر طولانیتری پشتیبانی کند.
مزیت دوم عملکرد عایق پایدار است. روغن ترانسفورماتور شکاف های داخل مخزن را پر می کند و هنگامی که ساختار آب بندی به درستی طراحی شده باشد، از اجزای داخلی در برابر رطوبت و هوا محافظت می کند. این مهم است زیرا رطوبت یکی از دشمنان آرام زندگی ترانسفورماتور است. این می تواند عایق را تضعیف کند، پیری را تسریع کند و احتمال خطاهای الکتریکی را افزایش دهد.
مزیت سوم انعطاف پذیری برنامه است. واحدهای غوطهور در روغن را میتوان برای سطوح مختلف ولتاژ، ظرفیتها، نیازهای امپدانس، نیازهای تغییر شیر، روشهای خنککننده و محیطهای نصب طراحی کرد. یک خریدار ممکن است به یک ترانسفورماتور توزیع فشرده برای یک تاسیسات تجاری، یک واحد کاهنده برای یک کارخانه یا یک ترانسفورماتور ولتاژ بالا برای یک پست در فضای باز نیاز داشته باشد. همین فناوری پایه را می توان با بسیاری از شرایط پروژه تطبیق داد.
- اتلاف گرما بهتر:مناسب برای کار مداوم و بارهای سنگین تر.
- عایق قوی:روغن ترانسفورماتور از قدرت دی الکتریک داخل مخزن پشتیبانی می کند.
- مناسب بودن فضای باز:سازه های مهر و موم شده می توانند از قطعات داخلی در برابر شرایط سخت محافظت کنند.
- محدوده ظرفیت گسترده:برای پروژه های صنعتی، تاسیساتی، زیرساختی و تجدیدپذیر مفید است.
- طراحی قابل سرویس:آزمایش روغن و بازرسی معمول به تیم های تعمیر و نگهداری کمک می کند تا سلامت ترانسفورماتور را پیگیری کنند.
برای خریدارانی که به هزینه مادام العمر اهمیت می دهند، این مزایا از قیمت پایین خرید به تنهایی معنادارتر است. یک ترانسفورماتور قابل اعتماد از کل زنجیره برق پشت آن محافظت می کند.
نحوه انتخاب ترانسفورماتور روغنی مناسب
یک فرآیند انتخاب خوب با بار شروع می شود، نه کاتالوگ. قبل از درخواست قیمت، خریداران باید ولتاژ اولیه، ولتاژ ثانویه، ظرفیت نامی، فاز، فرکانس، ارتفاع نصب، دمای محیط، نوع بار، انبساط مورد انتظار و استانداردهای محلی قابل اجرا را تایید کنند. این جزئیات به سازنده کمک می کند تا به جای اینکه پروژه را مجبور به تناسب با یک مدل استاندارد کند، واحدی متناسب با پروژه طراحی یا توصیه کند.
رفتار بار سزاوار توجه ویژه است. کارخانهای با موتورهای بزرگ، کمپرسورها، تجهیزات جوشکاری یا برنامههای تولید متغیر ممکن است نسبت به ساختمانهایی با روشنایی نسبتاً پایدار و بارهای HVAC نیاز به بررسی اضافه بار قویتری داشته باشد. یک پروژه خورشیدی یا بادی ممکن است به الزامات اتصال به شبکه، نوسانات ولتاژ و ادغام کابینت در فضای باز اهمیت بیشتری بدهد. یک پروژه کاربردی ممکن است وزن بیشتری را بر روی سطح کاهش، افزایش دما، لوازم جانبی حفاظتی و برنامه ریزی طولانی مدت تعمیر و نگهداری قرار دهد.
محیط نصب نیز تصمیم را تغییر می دهد. سایتهای خارج از منزل ممکن است به آببندی قویتر، سطوح مقاوم در برابر خوردگی، بوشهای مناسب، حفاظت کاهش فشار، نظارت بر سطح روغن و لوازم جانبی ضد آب نیاز داشته باشند. محیط های گرم، مرطوب، گرد و غبار یا ساحلی باید قبل از تولید به تفصیل مورد بحث قرار گیرند. یک ترانسفورماتور که در یک پست خشک داخلی به خوبی عمل می کند ممکن است به حفاظت اضافی برای یک منطقه صنعتی ساحلی نیاز داشته باشد.
جدول مقایسه عملی برای خریداران
| عامل انتخاب | چه چیزی را بررسی کنید | چرا اهمیت دارد |
|---|---|---|
| ولتاژ و ظرفیت | ولتاژ اولیه، ولتاژ ثانویه، امتیاز kVA یا MVA، فاز، فرکانس | از کوچک شدن اندازه، گرمای بیش از حد، خروجی ولتاژ ضعیف و محدودیت های انبساط در آینده جلوگیری می کند. |
| بارگذاری نمایه | بار پیوسته، اوج بار، راه اندازی موتور، تاثیر هارمونیک، الگوی عملکرد روزانه | به ترانسفورماتور کمک می کند تا به جای شرایط کاغذ ایده آل، شرایط کاری واقعی را مدیریت کند |
| سرمایش و افزایش دما | گردش روغن، طراحی رادیاتور، دمای محیط، تهویه اطراف محل نصب | از عمر عایق محافظت می کند و خطر خرابی ناشی از گرمای بیش از حد را کاهش می دهد |
| مخزن و ساختار آب بندی | کیفیت جوش، کنترل نشت روغن، جلوگیری از رطوبت، طراحی کاهش فشار | ایمنی را بهبود می بخشد و مشکلات نگهداری را در استفاده طولانی مدت کاهش می دهد |
| تست و مستندسازی | آزمایشهای معمول، آزمایشهای نوع در صورت لزوم، گزارشهای بازرسی، اسناد انطباق | قبل از حمل و نقل، گواهی عملکرد را به خریداران می دهد و از پذیرش پروژه پشتیبانی می کند |
| پشتیبانی تامین کننده | ارتباطات مهندسی، توانایی سفارشی سازی، کنترل تحویل، پاسخ پس از فروش | عدم قطعیت تدارکات را کاهش می دهد و اجرای پروژه را بهبود می بخشد |
نقاط نگهداری که از ارزش بلند مدت محافظت می کنند
حتی خوش ساختترانسفورماتور غوطه ور در روغننیاز به بازرسی برنامه ریزی شده دارد. تعمیر و نگهداری فقط رفع عیوب نیست. این در مورد گرفتن علائم هشدار دهنده اولیه قبل از تبدیل شدن به تعطیلی گران است. وضعیت روغن، دما، صدا، جریان بار، نقاط آب بندی، بوشینگ ها، زمین و دستگاه های حفاظتی همگی باید طبق قوانین عملکرد سایت بررسی شوند.
آزمایش روغن به ویژه مفید است زیرا روغن ترانسفورماتور می تواند تغییرات داخلی را آشکار کند. رطوبت، اسیدیته، گازهای محلول، استحکام دی الکتریک و آلودگی می تواند به تیم های تعمیر و نگهداری بگوید که آیا عایق به طور معمول پیر می شود یا ممکن است ایرادهای پنهان در حال ایجاد باشد. یک علامت غیر طبیعی کوچک که در اوایل پیدا شده است می تواند به اپراتور زمان دهد تا به جای مواجهه با یک قطع ناگهانی، سرویس را برنامه ریزی کند.
- سطح روغن و رنگ روغن را در بازرسی های معمول بررسی کنید.
- مراقب نشتی در اطراف شیرها، جوش ها، بوش ها و واشرها باشید.
- دمای عملیاتی را ثبت کنید و آن را با شرایط بار مقایسه کنید.
- به صدای زمزمه، لرزش یا تغییرات ناگهانی صدا گوش دهید.
- محل نصب را تمیز، دارای تهویه و عاری از خطرات آتش سوزی غیر ضروری نگه دارید.
- زمانی که ترانسفورماتور تحت شرایط سنگین یا شرایط سخت کار می کند، آزمایش حرفه ای را ترتیب دهید.
تعمیر و نگهداری خوب ترانسفورماتور را پیچیده نمی کند. ترانسفورماتور را قابل پیش بینی می کند. برای توزیع توان، پیش بینی پذیری نوعی ایمنی است.
چرا قابلیت تامین کننده مهم است
نتیجه نهایی نه تنها به طراحی ترانسفورماتور بلکه به توانایی سازنده در درک پروژه نیز بستگی دارد. یک تامین کننده توانمند باید قبل از ارائه یک توصیه جدی در مورد سطح ولتاژ، ظرفیت، محل نصب، نوع بار، الزامات پذیرش محلی و برنامه تحویل سوال کند. وقتی ارتباط خیلی ساده است، ممکن است جزئیات مهم از دست برود.
Lugao Power Co., Ltd راهحلهای ترانسفورماتور غوطهور در روغن را برای پروژههای توزیع برق که به عملکرد پایدار، سفارشیسازی عملی و ارتباطات فنی واضح نیاز دارند، ارائه میکند. برای خریدارانی که چندین پیشنهاد را با هم مقایسه می کنند، ارزش فقط در دریافت یک واحد نیست، بلکه در دریافت ترانسفورماتوری که با محیط الکتریکی واقعی مطابقت دارد، ارزش دارد. تامینکننده مناسب به کاهش اشتباهات در مرحله انتخاب کمک میکند، از نصب نرمتر پشتیبانی میکند و پس از ورود تجهیزات به تیمهای تعمیر و نگهداری اطلاعات واضحتری میدهد.
یک نقل قول قوی باید بیش از قیمت توضیح دهد. این باید باعث شود که خریدار در مورد منطق طراحی، انتخاب مواد، فرآیند آزمایش، انتظارات تحویل و پشتیبانی پس از فروش احساس اطمینان کند. این همان چیزی است که یک شریک تجهیزات برق واقعی را از یک فروشنده محصول ساده جدا می کند.
سوالات متداول
ترانسفورماتور غوطه ور روغنی برای چه استفاده می شود؟
برای تغییر سطح ولتاژ در سیستم های توزیع و انتقال نیرو استفاده می شود. کاربردهای متداول شامل پستها، کارخانهها، تأسیسات تجاری، پروژههای زیربنایی، سایتهای انرژیهای تجدیدپذیر و شبکههای خدمات شهری است.
آیا ترانسفورماتور غوطه ور روغنی برای نصب در فضای باز مناسب است؟
بله، بسیاری از ترانسفورماتورهای روغنی برای استفاده در فضای باز طراحی شده اند. خریداران باید ساختار آب بندی، حفاظت مخزن، لوازم جانبی، مقاومت در برابر خوردگی، محدوده دمای محیط و الزامات ایمنی محل را قبل از سفارش تایید کنند.
چرا روغن ترانسفورماتور اینقدر اهمیت دارد؟
روغن ترانسفورماتور عایق است و گرما را از هسته و سیم پیچ ها دور می کند. شرایط آن مستقیماً بر ایمنی، کارایی و عمر مفید تأثیر می گذارد، به همین دلیل است که بازرسی روغن بخش مهمی از تعمیر و نگهداری است.
چگونه خریداران می توانند از انتخاب سایز اشتباه ترانسفورماتور اجتناب کنند؟
خریداران باید بار فعلی، اوج بار، فعلی شروع، توسعه آینده، ساعات کار و شرایط محیطی را محاسبه کنند. بحث کردن این جزئیات با سازنده به جای انتخاب تنها با برآورد ظرفیت تقریبی، ایمن تر است.
قبل از درخواست قیمت چه اطلاعاتی باید آماده شود؟
ولتاژ اولیه، ولتاژ ثانویه، ظرفیت نامی، فاز، فرکانس، محل نصب، دمای محیط، نوع بار، استانداردهای مورد نیاز، لوازم جانبی و انتظارات تحویل را آماده کنید. یک درخواست واضح تر معمولاً منجر به یک پیشنهاد فنی دقیق تر می شود.
نتیجه گیری
یکترانسفورماتور غوطه ور در روغناغلب به این دلیل انتخاب می شود که عایق قابل اعتماد، خنک کننده کارآمد، سازگاری قوی و عملکرد طولانی مدت پایدار برای محیط های توزیع برق نیازمند ارائه می دهد. برای خریداران، بهترین تصمیم از نگاهی فراتر از پلاک نام و پرسیدن نحوه عملکرد ترانسفورماتور در محل واقعی گرفته می شود. ظرفیت، ولتاژ، رفتار بار، وضعیت روغن، طراحی خنک کننده، کیفیت آب بندی، اسناد تست و پشتیبانی تامین کننده، همگی بر ارزش نهایی تاثیر می گذارند.
اگر پروژه شما به یک راه حل ترانسفورماتور قابل اعتماد برای توزیع برق صنعتی، تجاری، شهری یا زیرساخت نیاز دارد،Lugao Power Co., Ltdمی تواند به شما در بررسی الزامات فنی و انتخاب یک پیکربندی مناسب کمک کند. لطفاً برای بحث در مورد ولتاژ، ظرفیت، محیط نصب یا نیازهای سفارشی سازی خودبا ما تماس بگیریدامروز و یک توصیه عملی ترانسفورماتور برای پروژه خود دریافت کنید.
