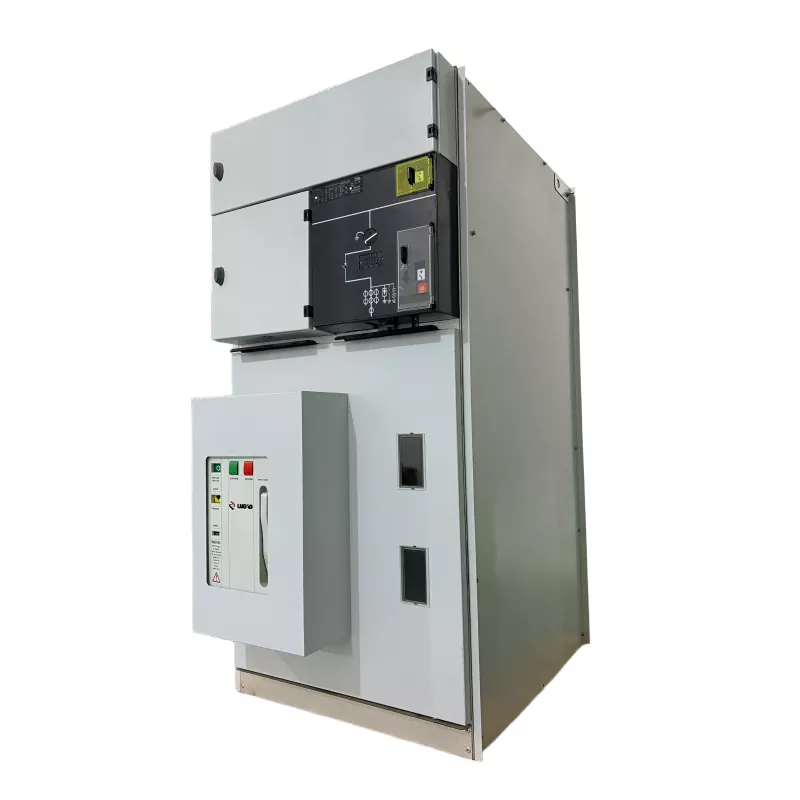

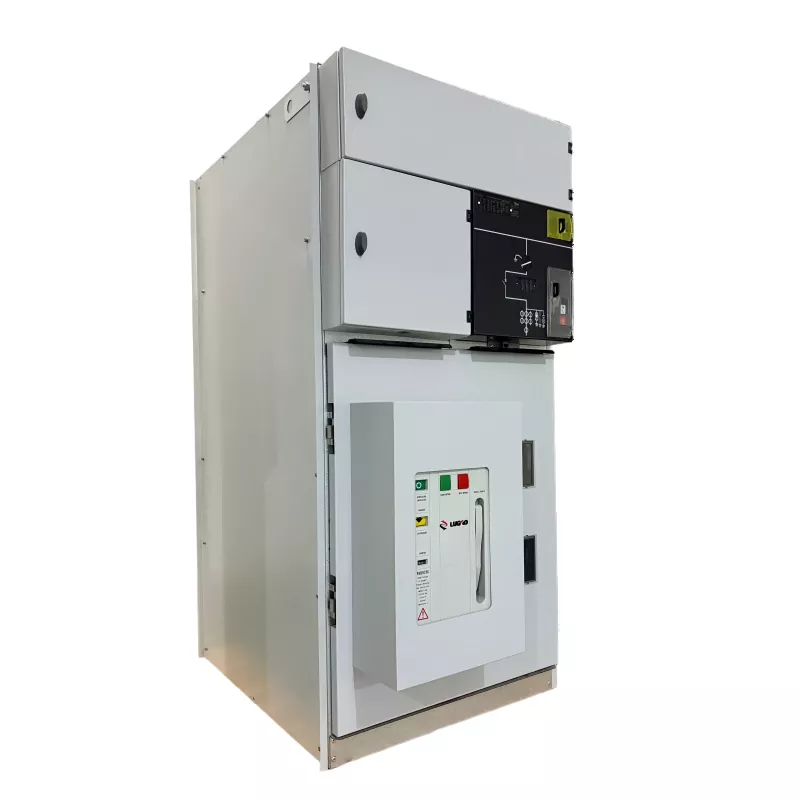

پانل کلید یونیت اصلی حلقه عایق گاز داخلی با VCB

به عنوان تولید کننده حرفه ای، ما می خواهیم پنل کلید واحد اصلی حلقه عایق گاز داخلی با کیفیت بالا با VCB را به شما ارائه دهیم. این یک دستگاه توزیع ولتاژ متوسط ​​فشرده است که برای کنترل توان قابل اعتماد، حفاظت و سوئیچینگ در شبکه‌های الکتریکی مدرن طراحی شده است. این فناوری قطع کننده مدار خلاء (VCB) را با ساختار تابلو برق عایق گاز ادغام می کند و عملکرد ایمن و کارآمد را در محیط های داخلی فراهم می کند.

این نوع ازواحد اصلی حلقه (RMU)به طور گسترده در سیستم های توزیع برق ولتاژ متوسط ​​برای اتصال، محافظت و جداسازی مدارهای الکتریکی استفاده می شود. با عایق گاز مهر و موم شده و فناوری وقفه خلاء، پانل کلید واحد اصلی حلقه عایق گاز داخلی با VCB عملکرد عالی خاموش کردن قوس، قابلیت عایق قوی و حداقل نیازهای تعمیر و نگهداری را ارائه می دهد.

پارامترهای فنی اصلی

خیر	مورد		واحد	پارامترها
1	ولتاژ نامی		کیلوولت	12	24	36	40.5
2	جریان رتبه بندی شده		A	630/1250
3	فرکانس رتبه بندی شده		هرتز	50/60
4	ولتاژ تحمل فرکانس برق 1 دقیقه	ارزش کل	کیلوولت	42	55	80	95
		نقطه شکست		48	65	95	110
5	ولتاژ مقاومت در برابر ضربه رعد و برق	ارزش کل	کیلوولت	75	125/150	170	95
		نقطه شکست		85	150/160	185	215
6	جریان مقاومت کوتاه مدت دارای رتبه بندی	مدار اصلی	kA	25/2 ثانیه
		مدار زمین		25/2 ثانیه
7	حداکثر جریان مقاومت درجه بندی شده		kA	63			50
8	جریان انتقال رتبه ای		A	1300 تا 1700
9	جریان قطعی بسته شدن بار نامی		A	630
10	جریان قطعی شارژ کابل		A	50/10
11	جریان قطعی ترانسفورماتور بدون بار		A	20
12	جریان قطعی خطای زمین شارژ کابل		A	100			80
13	جریان قطعی نامی اتصال کوتاه		kA	20
14	جریان بسته شدن اتصال کوتاه نامی		kA	63			50
15	کلاس حفاظت			IP3X
16	بار سوئیچ عمر		زمان	5000
17	زندگی سوئیچ زمین		زمان	5000

مشخصات فنی

پارامترهای اصلی برق

• ولتاژ نامی: 12 کیلو ولت / 24 کیلو ولت / 36 کیلو ولت
• فرکانس نامی: 50 هرتز / 60 هرتز
• جریان نامی: 630A – 1250A
• جریان قطع اتصال کوتاه: حداکثر 25 کیلو آمپر
• ولتاژ مقاومت فرکانس برق: ≥ 42 کیلو ولت
• ولتاژ مقاومت در برابر ضربه رعد و برق: ≥ 75 کیلو ولت

ویژگی های ساختاری

• طراحی تابلو برق فشرده با عایق گاز
• قطع کننده مدار یکپارچه خلاء (VCB)
• ساختار مخزن کاملا آب بندی شده برای قابلیت اطمینان بالا
• پیکربندی مدولار برای توزیع برق انعطاف پذیر
• مناسب برای نصب در فضای داخلی

برنامه های کاربردی

راپانل کلید یونیت اصلی حلقه عایق گاز داخلی با VCBبه طور گسترده در شبکه های توزیع ولتاژ متوسط ​​که در آن سوئیچینگ و حفاظت قابل اعتماد مورد نیاز است استفاده می شود.

• شبکه های توزیع برق شهری
• سیستم های برق رسانی صنعتی
• ساختمان های تجاری و جوامع مسکونی
• زیرساخت های راه آهن و حمل و نقل
• صنایع معدنی و متالورژی
• پروژه های انتقال و توزیع برق
• اتصالات شبکه انرژی تجدیدپذیر

ویژگی های کلیدی

• طراحی مدار شکن خلاء مهر و موم شده-پانل کلید یونیت اصلی حلقه عایق گاز داخلی با VCBاز یک مدارشکن خلاء با مهر و موم جامد که در محفظه گاز فولادی ضد زنگ نصب شده است استفاده می کند. این طراحی قوس الکتریکی در مدار اصلی را حذف می کند و عمر طولانی برق را با قابلیت اطمینان عایق بالا تضمین می کند.
• ساختار کاملا مهر و موم شده و بدون تعمیر و نگهداری- تمام اجزای ولتاژ بالا مانند شینه ها، کلیدهای قطع، VCB ها و ترانسفورماتورهای جریان در داخل یک مخزن گاز مهر و موم شده قرار می گیرند و از آنها در برابر گرد و غبار، رطوبت و آلودگی های خارجی محافظت می کنند.
• ساختار فشرده- طراحی یکپارچه به طور قابل توجهی فضای نصب را کاهش می دهد و آن را برای پست های داخلی، پست های پیش ساخته و پروژه هایی با فضای اتاق برق محدود ایده آل می کند.
• ایمنی عملیاتی بالا- مجهز به سیستم اینترلاک مکانیکی پنج ضامن و کانال کاهش فشار جهت جلوگیری از عملکرد نادرست و اطمینان از عملکرد ایمن سیستم.
• سازگاری توزیع هوشمند- رابط های رزرو شده برای عملیات الکتریکی و اتوماسیون، امکان ادغام آسان در شبکه های توزیع برق هوشمند مدرن را فراهم می کند که توسط کنترل کیفیت دقیق و استانداردهای تولید قابل اعتماد Lugao پشتیبانی می شود.

چرا لوگائو را انتخاب کنید

• تولید کننده حرفه ای – لوگائو پاورمتخصص در تجهیزات انتقال و توزیع برق فشار قوی و ولتاژ متوسط.
• تکنولوژی تولید پیشرفته- فرآیندهای ساخت دقیق و سیستم های آزمایش جامع، قابلیت اطمینان محصول را تضمین می کند.
• کنترل کیفیت دقیق– تابلوی کلید واحد اصلی حلقه عایق گاز داخلی با VCB مطابق با استانداردهای بین المللی از جملهگواهینامه های ISO9001، SGS، CCC و CE.
• تجربه صنعت- سالها تخصص در ترانسفورماتورهای نوع خشک، ترانسفورماتورهای غوطه ور در روغن و تجهیزات توزیع برق.
• برنامه جهانی- راه حل های Lugao به طور گسترده در شبکه های برق، صنعت، حمل و نقل و پروژه های زیرساختی در سراسر جهان استفاده می شود.
• پشتیبانی فنی- تیم خدمات حرفه ای راهنمایی های فنی و پشتیبانی طولانی مدت را برای مشتریان جهانی ارائه می دهد.

سوالات متداول

1. عملکرد اصلی پنل کلید واحد اصلی حلقه عایق گاز داخلی با VCB چیست؟

راپانل کلید یونیت اصلی حلقه عایق گاز داخلی با VCBبرای سیستم های توزیع برق ولتاژ متوسط ​​طراحی شده است. این سوئیچینگ، حفاظت و جداسازی مطمئن مدارهای الکتریکی را فراهم می کند و از منبع تغذیه پایدار و عملکرد ایمن در شبکه های شهری، تاسیسات صنعتی و پست ها اطمینان می دهد.

2. مزایای استفاده از قطع کننده مدار خلاء (VCB) در RMU چیست؟

یک مدارشکن خلاء قابلیت خاموش کردن قوس الکتریکی عالی، عمر الکتریکی طولانی و حداقل نیازهای تعمیر و نگهداری را ارائه می دهد. هنگامی که در ساختار RMU عایق شده با گاز ادغام می شود، قابلیت اطمینان سوئیچینگ، ایمنی عملیاتی و دوام کلی تجهیزات را بهبود می بخشد.

3. تابلوی کلید واحد اصلی حلقه عایق گاز داخلی Lugao با VCB معمولاً در کجا نصب می شود؟

این به طور گسترده در محیط‌های توزیع برق داخلی مانند پست‌های فشرده، کارخانه‌های صنعتی، ساختمان‌های تجاری، جوامع مسکونی، راه‌آهن و سیستم‌های توزیع انرژی تجدیدپذیر نصب می‌شود که در آن کارایی فضا و قابلیت اطمینان بالا مورد نیاز است.

4. چرا Lugao را برای عایق گاز انتخاب کنیدتابلو برق RMU?

Lugao تجهیزات توزیع برق قابل اعتمادی را ارائه می دهد که با فناوری ساخت پیشرفته، کنترل کیفیت دقیق و گواهینامه های بین المللی از جمله ISO9001، SGS، CCC و CE پشتیبانی می شود. Lugao با تخصص قوی در ترانسفورماتورها و تجهیزات برق، عملکرد پایدار، عمر طولانی و پشتیبانی فنی حرفه ای را برای پروژه های زیرساخت انرژی جهانی ارائه می دهد.
