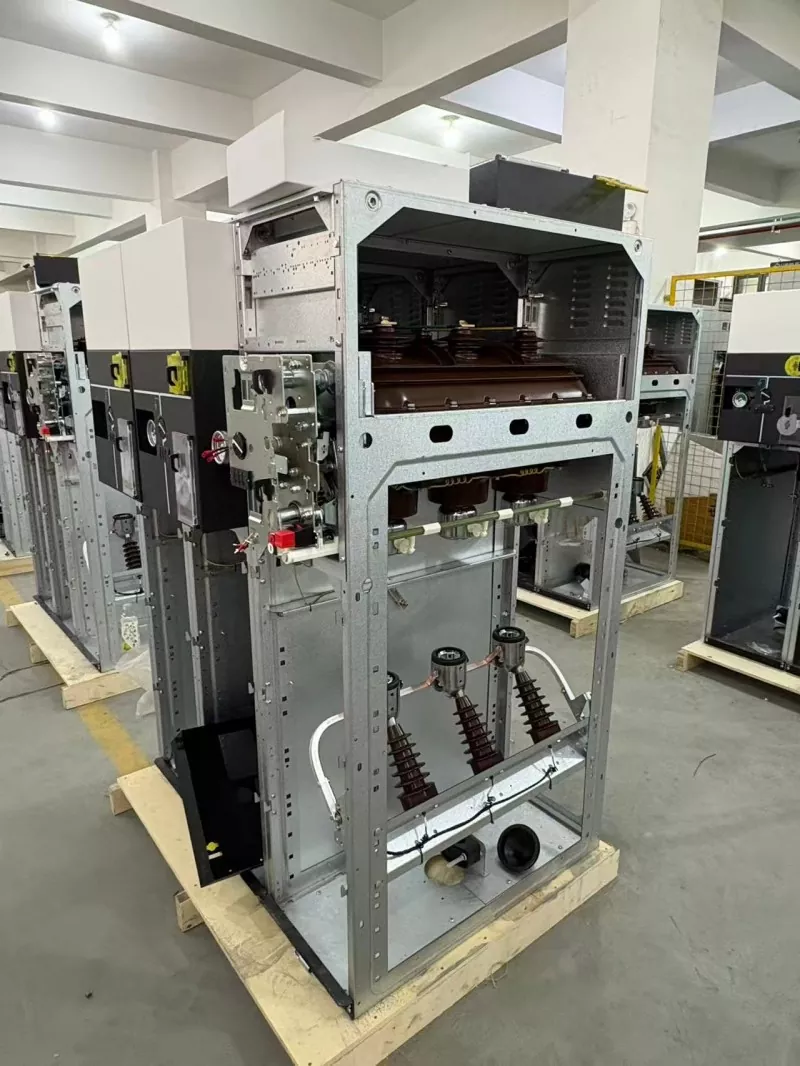

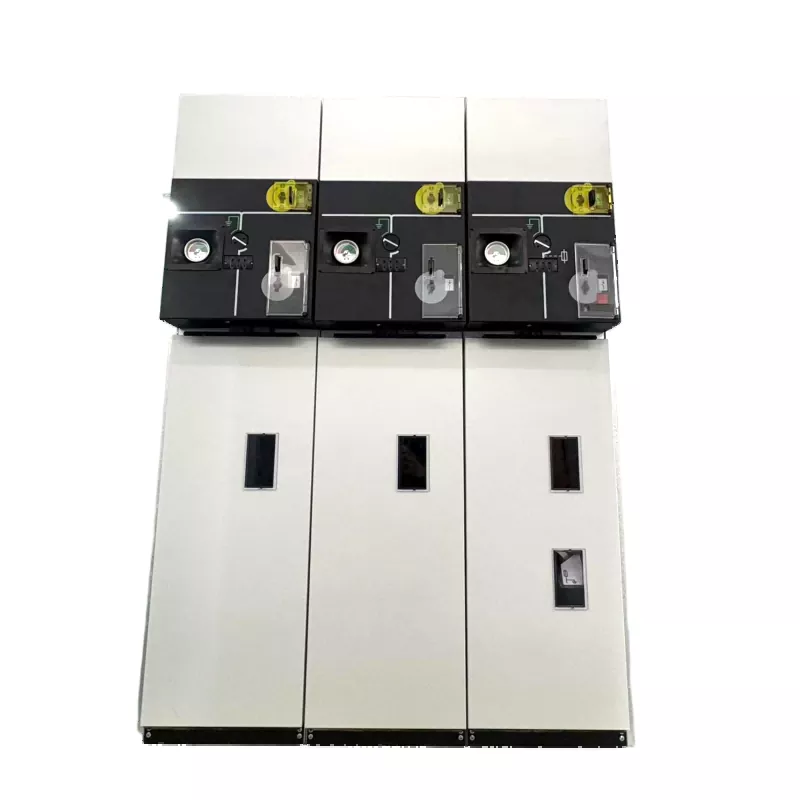

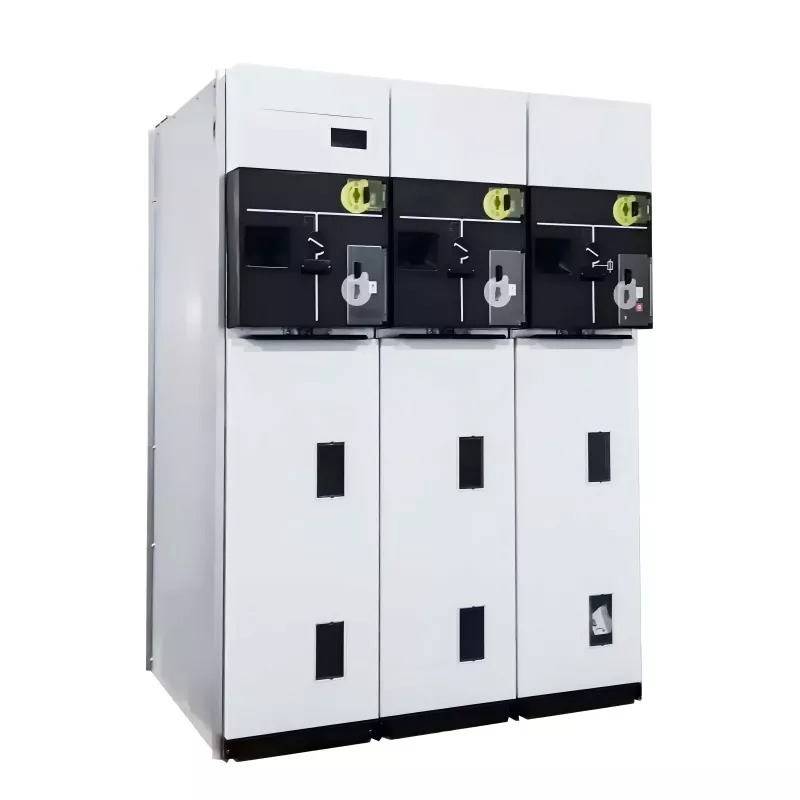

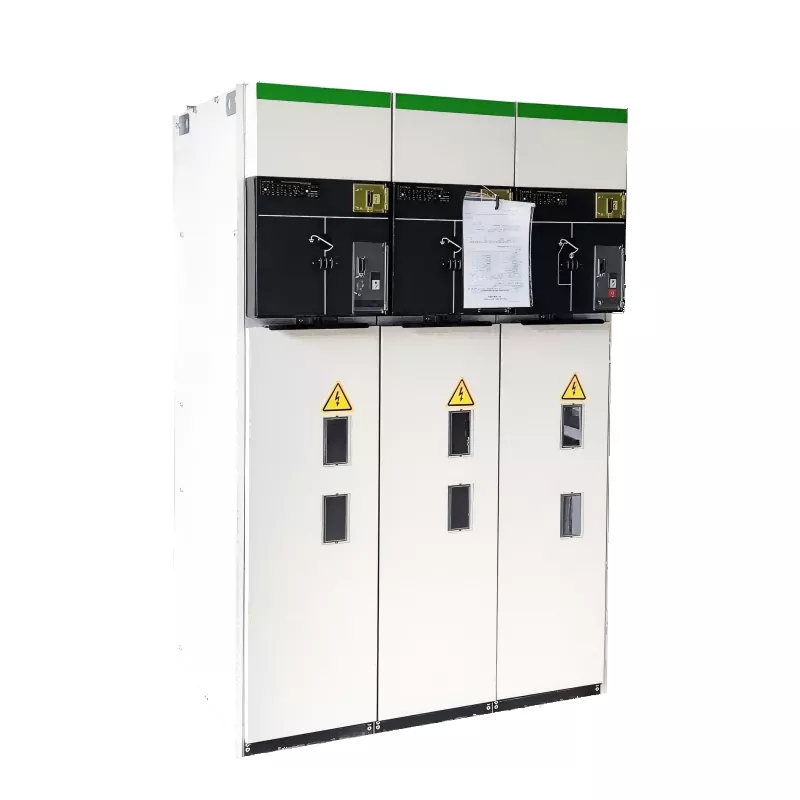

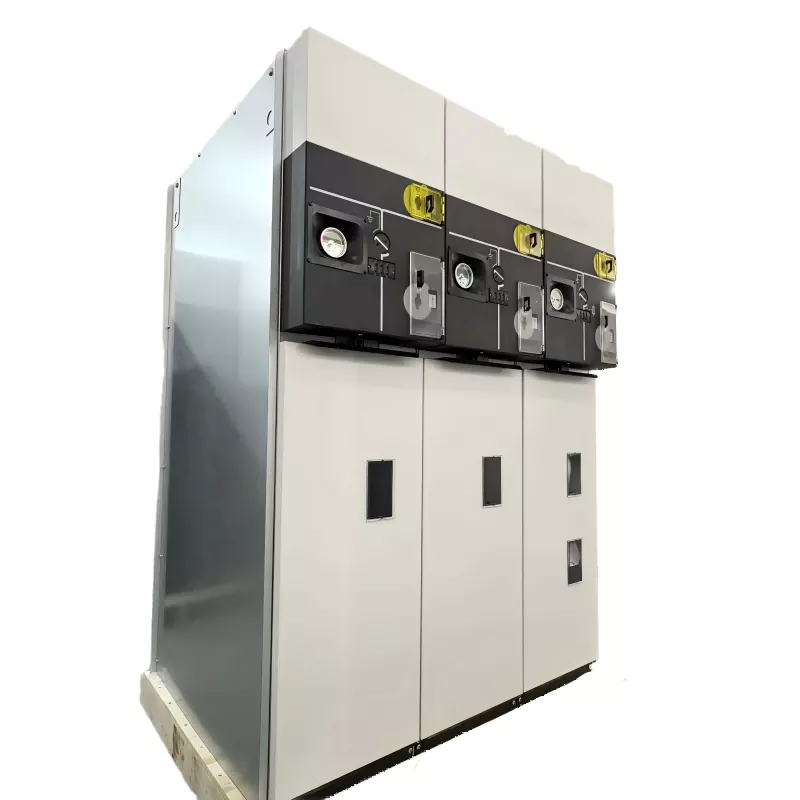

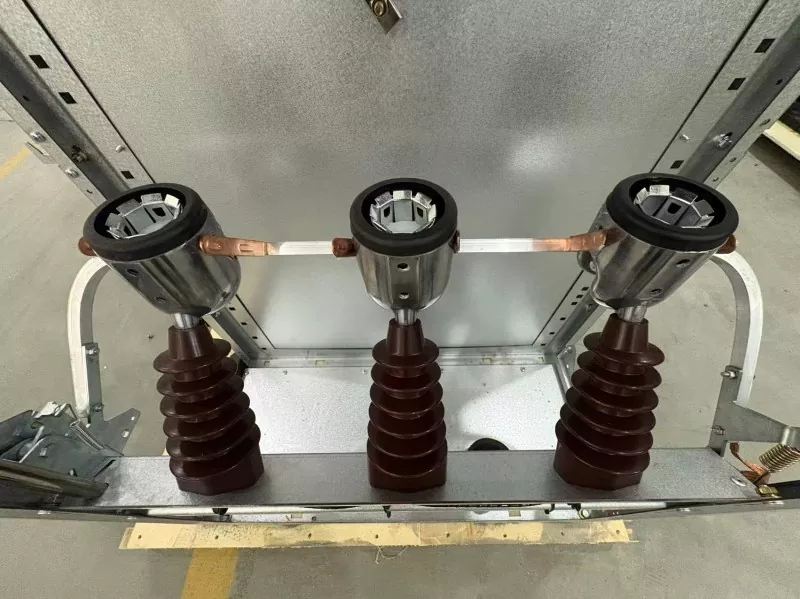

تابلو برق فشرده فلزی RMU عایق گاز SM6 SF6

به دنبال تولید کننده و تامین کننده قابل اعتماد چین هستید؟ دیگر نگاه نکنید! Lugao یک کارخانه پیشرو است که با کیفیت بالا SM6 SF6 با فلز RMU فشرده با عایق گاز محصور شده است.تابلو برق. این یک واحد اصلی حلقه ولتاژ متوسط ​​است که برای توزیع برق ایمن، قابل اعتماد و فشرده طراحی شده است. این سوئیچ های قطع بار، قطع کننده های مدار، شین ها و دستگاه های حفاظتی را در یک محفظه فلزی مهر و موم شده پر از گاز عایق SF6 ادغام می کند.

این ساختار عایق گاز عملکرد عالی عایق و قابلیت خاموش کردن قوس را ارائه می‌کند و عملکرد پایدار را در محیط‌های الکتریکی پرتقاضا تضمین می‌کند. کلید SM6 SF6 گاز عایق شده فشرده RMU فلزی به طور گسترده در شبکه های توزیع مدرن استفاده می شود که در آن کارایی فضا، ایمنی و قابلیت اطمینان ضروری است.

پارامترهای فنی اصلی

خیر	مورد		واحد	پارامترها
1	ولتاژ نامی		کیلوولت	12	24	36	40.5
2	جریان رتبه بندی شده		A	630/1250
3	فرکانس رتبه بندی شده		هرتز	50/60
4	ولتاژ تحمل فرکانس برق 1 دقیقه	ارزش کل	کیلوولت	42	55	80	95
		نقطه شکست		48	65	95	110
5	ولتاژ مقاومت در برابر ضربه رعد و برق	ارزش کل	کیلوولت	75	125/150	170	95
		نقطه شکست		85	150/160	185	215
6	جریان مقاومت کوتاه مدت دارای رتبه بندی	مدار اصلی	kA	25/2 ثانیه
		مدار زمین		25/2 ثانیه
7	حداکثر جریان مقاومت درجه بندی شده		kA	63			50
8	جریان انتقال رتبه ای		A	1300 تا 1700
9	جریان قطعی بسته شدن بار نامی		A	630
10	جریان قطعی شارژ کابل		A	50/10
11	جریان قطعی ترانسفورماتور بدون بار		A	20
12	جریان قطعی خطای زمین شارژ کابل		A	100			80
13	جریان قطعی نامی اتصال کوتاه		kA	20
14	جریان بسته شدن اتصال کوتاه نامی		kA	63			50
15	کلاس حفاظت			IP3X
16	بار سوئیچ عمر		زمان	5000
17	زندگی سوئیچ زمین		زمان	5000

عملکرد کلید SM6 SF6 عایق گاز فشرده RMU فلزی محصور شده چیست؟

• کنترل و توزیع توان الکتریکی ولتاژ متوسط ​​در سیستم های شبکه حلقه.
• تجهیزات الکتریکی و کابل ها را از اضافه بار و اتصال کوتاه محافظت کنید.
• سوئیچینگ ایمن، ایزوله سازی و حفاظت از خطا در شبکه های توزیع را فراهم کنید.
• از منبع تغذیه مداوم از طریق پیکربندی شبکه حلقه اطمینان حاصل کنید.
• پشتیبانی از عملکرد پایدار شبکه های برق شهری و صنعتی.

مزایای SM6 SF6 گاز عایق شده فشرده RMU فلزی محصور شده چیست؟

• عملکرد عایق عالی- گاز SF6 عایق و قابلیت خاموش کردن قوس عالی را ارائه می دهد.
• ساختار فشرده– طراحی صرفه جویی در فضا مناسب برای پست های داخلی و مناطق نصب محدود.
• قابلیت اطمینان بالا- محفظه فلزی مهر و موم شده از اجزای داخلی در برابر گرد و غبار، رطوبت و آلودگی محافظت می کند.
• تعمیر و نگهداری کم- سیستم کاملاً بسته هزینه های نگهداری و عملیاتی را کاهش می دهد.
• عملیات ایمن- مکانیسم های حفاظتی یکپارچه ایمنی و پایداری سیستم را بهبود می بخشد.

برنامه های کاربردی

راSM6 SF6 عایق گاز فشرده RMU فلزی کلید بستهبه طور گسترده در سیستم های توزیع ولتاژ متوسط ​​در صنایع مختلف استفاده می شود.

• شبکه های توزیع برق شهری و روستایی
• کارخانه های صنعتی و تاسیسات تولیدی
• ساختمان های تجاری و جوامع مسکونی
• زیرساخت های راه آهن و حمل و نقل
• صنایع معدنی و متالورژی
• سیستم های توزیع انرژی های تجدیدپذیر
• پست های پیش ساخته و نیروگاه های فشرده
•
•

مزایا

• ساختار فشرده و مدولار برای نصب انعطاف پذیر.
• خاموش کننده قوس قابل اعتماد با عایق گاز SF6.
• طراحی محصور شده با فلز ایمنی عملیاتی را تضمین می کند.
• مقاومت قوی در برابر عوامل محیطی مانند گرد و غبار و رطوبت.
• عمر طولانی با حداقل نیاز به تعمیر و نگهداری.

سوالات متداول

1. چه سطوح ولتاژی برای SM6 SF6 Gas Insulated Compact RMU Metal Enclosed Switchgear موجود است؟

راتابلو برقبسته به نیاز پروژه و مشخصات شبکه توزیع، معمولاً برای سیستم های ولتاژ متوسط ​​مانند 12 کیلو ولت، 24 کیلو ولت و 36 کیلو ولت طراحی شده است.

2. آیا SM6 SF6 Gas Insulated Compact RMU Metal Enclosed Switchgear برای نصب در داخل ساختمان مناسب است؟

بله. طراحی فشرده فلزی آن، آن را برای پست‌های داخلی، ساختمان‌های تجاری و اتاق‌های توزیع صنعتی که فضا محدود است، ایده‌آل می‌کند.

3. آیا RMU نیاز به تعمیر و نگهداری مکرر دارد؟

خیر. سیستم عایق گاز SF6 مهر و موم شده از اجزای داخلی در برابر آلودگی محیطی محافظت می کند و امکان کارکرد طولانی مدت بدون تعمیر و نگهداری را فراهم می کند.

4. آیا تابلو برق را می توان در سیستم های شبکه هوشمند ادغام کرد؟

بله. پیکربندی های مدرن از رابط های اتوماسیون و نظارت از راه دور پشتیبانی می کنند و تجهیزات را با شبکه های توزیع هوشمند سازگار می کنند.
