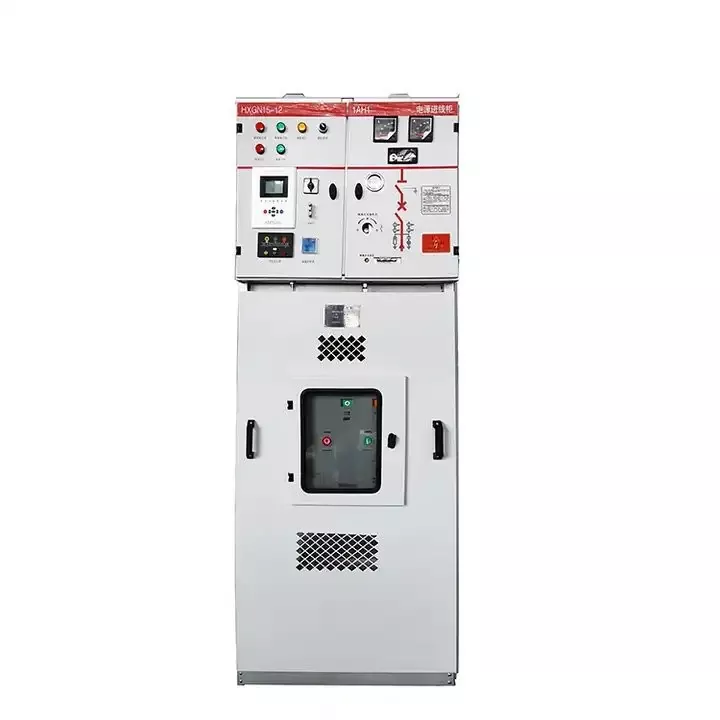

کلید 12 کیلوولت Sf6 حلقه ولتاژ بالا واحد اصلی

به عنوان تولید کننده و تامین کننده در چین، ما کلید واحد اصلی حلقه ولتاژ بالا 12KV Sf6 سفارشی را با کیفیت بالا اما با قیمت ارزان برای عمده فروشان ارائه می دهیم. راRMU ولتاژ بالادارای یک کابینت محصور شده فلزی با درجه حفاظت بسیار بالا است که به طور موثری از ورود رطوبت خارجی به داخل کابینت جلوگیری می کند و در نتیجه عمر مفید قطعات را افزایش می دهد. ساختار کلی ثابت است و استفاده از آن را برای اپراتورها راحت می کند و در عین حال نیاز به تعمیر و نگهداری مکرر را به حداقل می رساند. کابینت از چندین بخش شامل محفظه شینه و محفظه مهر و موم شده برای شینه اصلی، محفظه ابزار برای نصب رله ها و در نهایت محفظه کابل مسئول اتصال کابل های ورودی و خروجی تشکیل شده است. محفظه مهر و موم شده مجهز به سوئیچ هایی برای عملیاتی مانند اتصال و جداسازی است که آن را برای اپراتورها کاربر پسند می کند.

کلید 12 کیلوولت Sf6 حلقه ولتاژ بالا واحد اصلی از هگزا فلوراید گوگرد برای عایق استفاده می کند که ساختار نسبتاً ساده و مقرون به صرفه ای دارد. اجزای داخل کابینت را می توان با توجه به نیازهای واقعی انتخاب کرد و کابینت ها را می توان برای تشکیل یک سیستم شبکه حلقه چند مداری ترکیب کرد. حجم کلی نسبتا فشرده است و آن را برای پارک های صنعتی، مجتمع های تجاری و سایر مناطق مناسب می کند.

پارامتر

محیط عملیاتی

1. محدوده دمای عملیاتی معمولی -40 درجه سانتیگراد تا +55 درجه سانتیگراد است. اگر دما از این محدوده فراتر رفت، سفارشی سازی باید با LUGAO مورد بحث قرار گیرد.

2. رطوبت نسبی نرمال باید کمتر از 95 درصد باشد.

3. ارتفاع عملیاتی استاندارد کمتر از 4000 متر است.

4. در حین نصب، کابینت نباید کج شود. باید به صورت عمودی قرار گیرد و پایه آن صاف شود.

5. تابلو برق نباید برای مدت طولانی در آب غوطه ور شود.

6. از مناطق دارای خوردگی گازهای شیمیایی یا خطر انفجار دور نگه دارید.

ویژگی ها

محفظه واحد، درهای دسترسی و محفظه فوقانی تحت پوشش دقیق اسپری قرار می‌گیرند، که پوشش محافظ بادوام و یکنواختی را تضمین می‌کند که از خوردگی محیطی و سایش مکانیکی محافظت می‌کند. همه کابینت ها دارای یک شینه اصلی اتصال به زمین هستند که به گونه ای طراحی شده است که اتصال زمین ایمن نزدیک به چارچوب ساختاری کابینت را فراهم کند. اجزای فلزی - از جمله کلیدهای اتصال به زمین و مکانیسم های قفل کننده - به طور دقیق به شینه اتصال به زمین متصل می شوند، در حالی که اتصالات بافته مسی در اتصالات پیچی برای اطمینان از تداوم الکتریکی و اتلاف جریان خطا استفاده می شود.

برای کاهش فشار بیش از حد داخلی و خطرات مربوط به قوس الکتریکی، یک پانل کاهش فشار به طور استراتژیک در ساختار عقب کابینت ادغام شده است، که برای تنظیم ایمن تخلیه گاز در سناریوهای خطای نادر طراحی شده است. محفظه شینه بالایی با پیچ های مقاوم در برابر دستکاری ایمن شده است که امکان دسترسی خارجی آسان برای اتصالات شینه را در هنگام نصب یا نگهداری فراهم می کند. محفظه دستگاه های کمکی بالایی گزینه های پیکربندی همه کاره را ارائه می دهد، بلوک های ترمینال، ماژول های کنترل و سایر اجزا را در خود جای می دهد. با بالا بردن این محفظه فرعی، طراحی فضا را برای سیستم های حفاظت رله بهینه می کند و کارایی عملیاتی را افزایش می دهد.

شایان ذکر است، سوئیچ قطع بار و سوئیچ زمین دارای یک مکانیسم قفل کننده مدولار هستند، در حالی که سوئیچ زمین و درب دسترسی از یک سیستم اینترلاک مثبت استفاده می کنند. از طریق یک توالی عملیاتی تعریف شده - بستن در، درگیر کردن سوئیچ زمین و فعال کردن سوئیچ شکست بار - عملکرد قفل خودکار به دست می آید. این منطق ترتیبی خطاهای عملیاتی را به حداقل می رساند، از دسترسی غیرمجاز در حین عملیات زنده جلوگیری می کند و پروتکل های ایمنی کلی سیستم را تقویت می کند و از انطباق با استانداردهای دقیق ایمنی صنعتی اطمینان می دهد.
