توزیع برق مطمئن، سریع و ایمن پیش نیاز رشد اقتصادی و پیشرفت اجتماعی است. در سرتاسر زیرساختهای شهری، تأسیسات صنعتی، پروژههای انرژیهای تجدیدپذیر و استقرار برق اضطراری، مهندسان و توسعهدهندگان پروژه به طور فزایندهای خواستار راهحلهای توزیعی هستند که زمانبندی ساختوساز عمرانی را کاهش میدهد، ریسک کل پروژه را کاهش میدهد و بالاترین سطوح ایمنی عملیاتی را حفظ میکند.
پست ترانسفورماتور Box-Type - همچنین به عنوان یک پست فشرده یا پست پیش ساخته شناخته می شود - با یک واحد از پیش آزمایش شده مونتاژ شده در کارخانه که تابلو برق ولتاژ متوسط (MV)، ترانسفورماتور توزیع و تجهیزات توزیع ولتاژ پایین (LV) را در یک محفظه ضد آب و هوا یکپارچه می کند، به این نیاز پاسخ می دهد. با حذف نیاز به ساختمان های پست معمولی، پست جعبه را می توان بر روی دال آماده نصب کرد، انرژی داد و در کسری از زمان مورد نیاز روش های سنتی در خدمت قرار داد.
Lugao Power Co., Ltd. یک متخصص برجسته در چین در پستهای ترانسفورماتور جعبهای است که محصولات نوع اروپایی (استاندارد IEC) و نوع آمریکایی (استاندارد ANSI/IEEE) را ارائه میدهد. مدل مستقیم کارخانه، انطباق چند استاندارد و قابلیت مهندسی سفارشی قوی این شرکت، آن را به یک شریک OEM و عمده فروشی قابل اعتماد برای پیمانکاران EPC، شرکت های آب و برق، توسعه دهندگان صنعتی و صاحبان پروژه های انرژی تجدیدپذیر در سراسر جهان تبدیل کرده است.
این کاغذ سفید یک تحلیل فنی و تجاری جامع از پستهای ترانسفورماتور جعبهای ارائه میکند: طبقهبندی محصول، اصول مهندسی، معیارهای عملکرد، راهنماییهای کاربردی، انطباق با استانداردها، و روششناسی تصمیمگیری خرید. این به عنوان یک سند مرجع برای مهندسان برق، مدیران پروژه، متخصصان تدارکات و تصمیم گیرندگان فنی در نظر گرفته شده است.
پیشبینی میشود مصرف برق جهانی تا سال 2035 سالانه 2.4 تا 3.1 درصد رشد کند که ناشی از گسترش صنعتی، رشد جمعیت شهری، پذیرش خودروهای الکتریکی و ادغام منابع انرژی تجدیدپذیر توزیعشده است. روشهای مرسوم ساخت پست - که نیاز به سازههای عمرانی دائمی، جدول زمانی طولانی مجوز، و خدمه نصب بزرگ دارند - به طور فزایندهای با سرعت و انعطافپذیری مورد نیاز در تحویل پروژه مدرن ناسازگار هستند.
در همین حال، انتظارات ایمنی و قابلیت اطمینان از شرکت های آب و برق و نهادهای نظارتی همچنان در حال افزایش است. رویدادهایی مانند خرابی تجهیزات به دلیل حفاظت ناکافی از محیط زیست، حوادث فلاش قوس الکتریکی ناشی از قطعات زنده در معرض، و آلودگی روغن ناشی از تجهیزات قدیمی، همگی باعث تغییر به سمت معماری های توزیع یکپارچه، آزمایش شده در کارخانه و محصور شده اند.
بازار جهانی پست های فشرده/جعبه ای در سال 2023 تقریباً 13.5 میلیارد دلار ارزش داشت و انتظار می رود تا سال 2030 با CAGR 7.2 تا 8.5 درصد رشد کند. بردارهای رشد کلیدی عبارتند از:
| منطقه | ارزش 2023 | پیش بینی 2030 | CAGR | درایور کلید |
|---|---|---|---|---|
| آسیا و اقیانوسیه | دلار 5.4 B | 9.8 B USD | 8.9٪ | صنعتی سازی، RE |
| اروپا | USD 3.1 B | دلار 5.1 B | 7.4٪ | نوسازی شبکه |
| آمریکای شمالی | 2.6 B USD | 4.2 B USD | 7.1٪ | جایگزینی مادون پیری |
| MEA و آمریکای لاتین | 2.4 B USD | 4.5 B USD | 9.4٪ | برنامه های برق رسانی |
جدول 1 - بازار جهانی پست های نوع جعبه بر اساس منطقه، 2023-2030
A پست ترانسفورماتور نوع جعبه ای(همچنین به عنوان پست فشرده، پست پیش ساخته یا پست پکیج نیز شناخته می شود) یک واحد توزیع برق کاملاً مونتاژ شده در کارخانه و از پیش آزمایش شده است که سه جزء کاربردی را در یک محفظه ضد آب و هوا یکپارچه می کند:
مونتاژ کارخانه تضمین می کند که کابل کشی داخلی، اتصالات شینه، تنظیمات رله حفاظتی و رابط های بین اجزای قبل از تحویل تکمیل، آزمایش و تأیید شده است. کار در محل به آماده سازی پایه های عمرانی، خاتمه کابل MV/LV، زمین و برق رسانی کاهش می یابد.
پستهای جعبهای به طور کلی به دو خانواده طراحی دستهبندی میشوند که منعکسکننده سنتهای مهندسی متفاوت و اولویتهای استانداردهای منطقهای هستند:
| بعد | نوع اروپایی | نوع آمریکایی |
|---|---|---|
| استاندارد | IEC 62271، IEC 60076-11 | ANSI/IEEE C57، سری C37 |
| سوئیچینگ MV | تابلو برق CB یا SF6 وکیوم | فیوز + کلید قطع بار (LBS) |
| ترانسفورماتور | نوع خشک (ترجیحا) یا غوطه ور در روغن | غوطه ور در روغن (استاندارد) |
| مناطق هدف | اروپا، چین، خاورمیانه، آسیا و اقیانوسیه، آفریقا | آمریکای شمالی، آمریکای لاتین، بخش هایی از آسیا و آفریقا |
جدول 2 - نوع اروپایی در مقابل آمریکایی: طبقه بندی سطح بالا
پست جعبه نوع اروپایی یک طرح سه محفظه مدولار را در یک محفظه گالوانیزه گرم یا فولاد ضد زنگ اتخاذ می کند. سه محفظه - تابلو برق MV، ترانسفورماتور و توزیع LV - به طور فیزیکی توسط دیوارهای جداکننده داخلی از هم جدا شده اند، که باعث مهار خطای قوس می شود و امکان دسترسی مستقل برای تعمیر و نگهداری بدون قطع انرژی بخش های مجاور را فراهم می کند.

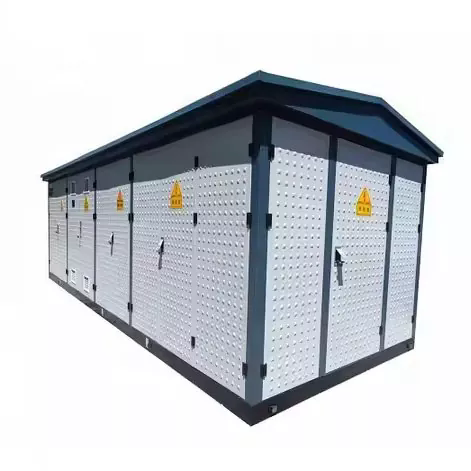

شکل 1 - پست اروپایی نوع جعبه
محفظه MV یک واحد اصلی حلقه (RMU) یا پانل های MV جداگانه را بسته به توپولوژی تغذیه (تغذیه کننده شعاعی یا حلقه ای) در خود جای می دهد. دو فنآوری تابلو برق اولیه استفاده میشود:
| تکنولوژی | توضیحات |
|---|---|
| مدار شکن خلاء (VCB) | جریان های خطا و بار را در یک بطری قطع کننده خلاء قطع می کند. استقامت بالا (بیش از 10000 چرخه عملیاتی)، رفع سریع خطا (<50 میلی ثانیه) و بدون SF6 است - به طور فزاینده ای تحت مقررات زیست محیطی ترجیح داده می شود. |
| کلید SF6 عایق گاز (GIS) | از گاز هگزا فلوراید گوگرد برای خاموش کردن قوس و عایق استفاده می کند. بسیار فشرده و بسیار قابل اعتماد. توجه: SF6 یک گاز گلخانه ای قوی است (GWP ~ 23500) و استفاده از آن منوط به تشدید مقررات زیست محیطی در اتحادیه اروپا و جاهای دیگر است. |
| واحد اصلی حلقه (RMU) | یک دستگاه سوئیچینگ عایق گاز (SF6 یا خلاء) که در کارخانه مهر و موم شده است و کلیدهای شکست بار و فیوزهای حفاظتی را در یک واحد فشرده فلزی محصور می کند. ایده آل برای شبکه های توزیع حلقه فیدر. |
تابلو برق MV تمام عملکردهای حفاظتی مورد نیاز را ارائه می دهد: جریان اضافه (ANSI 51)، خطای زمین (ANSI 51N/67N)، و حفاظت دیفرانسیل در مواردی که مشخص شده است. انطباق با IEC 62271-200 طبقه بندی خطای قوس (IAC - طبقه بندی قوس داخلی) را برای حفاظت پرسنل تضمین می کند.
محفظه ترانسفورماتور یک پست نوع اروپایی معمولاً یک ترانسفورماتور نوع خشک رزین ریخته گری (سری SCB) را در خود جای می دهد، اگرچه واحدهای غوطه ور در روغن نیز استفاده می شوند. ترجیح برای نوع خشک در پستهای نوع اروپایی با مزایای ایمنی آتشسوزی حیاتی برای تاسیسات شهری، تجاری و داخلی نزدیک است. ویژگی های کلیدی:
محفظه LV، برد اصلی توزیع LV را با قطع کننده های مدار قالبی (MCCB) یا مدار شکن هوای نوع باز (ACB) روی فیدرهای خروجی، اندازه گیری انرژی، خازن های تصحیح ضریب توان (اختیاری)، و رابط هایی برای نظارت از راه دور و یکپارچه سازی SCADA در خود جای داده است. سیستم های شینه برای جریان نامی با درجه مقاومت اتصال کوتاه مناسب بر اساس IEC 61439 اندازه می شوند.
| پارامتر | محدوده مشخصات |
|---|---|
| ظرفیت رتبه بندی شده | 100 کیلو ولت آمپر - 2500 کیلو ولت آمپر (استاندارد)؛ تا 6300 کیلو ولت آمپر ویژه |
| کلاس ولتاژ MV | 6 کیلو ولت، 10 کیلو ولت، 20 کیلو ولت، 35 کیلو ولت |
| ولتاژ خروجی LV | 0.4 کیلوولت (3P+N)، سفارشی در دسترس است |
| دستگاه سوئیچینگ MV | سوئیچ خلاء CB / SF₆ RMU / Load Break Switch |
| نوع ترانسفورماتور | رزین ریخته گری نوع خشک (ترجیحا) یا غوطه ور در روغن |
| رتبه بندی اتصال کوتاه | 16 kA / 20 kA / 25 kA (1 ثانیه) - به ازای IEC 62271 |
| کلاس حفاظت | استاندارد IP33D؛ IP44 / IP54 با محفظه پیشرفته |
| دمای محیط | استاندارد -25 درجه سانتیگراد تا +40 درجه سانتیگراد؛ نسخه قطبی -40 درجه سانتیگراد موجود است |
| ارتفاع | استاندارد تا 1000 متر؛ نسخه های دارای رتبه بندی تا 4000 متر |
| استانداردهای قابل اجرا | IEC 62271-202، IEC 60076-11، IEC 61439-1، GB/T 17467 |
| یکپارچه سازی شبکه هوشمند | رابط ارتباطی IEC 61850 در دسترس است. SCADA آماده است |
جدول 3 - پست جعبه نوع اروپایی: مشخصات فنی شاخص
نوع آمریکایی (همچنین به عنوان پست ترانسفورماتور مجهز به پد یا حلقه تغذیه) با طرح داخلی مثلثی یا خطی خود متمایز می شود، با محفظه سوئیچینگ MV و بخش های اندازه گیری/توزیع LV که به ترتیب از جلو و طرفین قابل دسترسی هستند و ترانسفورماتور غوطه ور در روغن که فضای مرکزی را اشغال می کند. محفظه بیرونی معمولاً یک کابینت فولادی رنگ شده با گیج سنگین با درهای مقاوم در برابر دستکاری و قابل قفل است که برای نصب در سطح زمین بر روی یک پد بتنی طراحی شده است.
شکل 2 - پست جعبه نوع آمریکایی
نوع آمریکایی از پیکربندی سوئیچینگ MV ساده تر و اقتصادی تر در مقایسه با نوع اروپایی استفاده می کند. ترتیب استاندارد شامل موارد زیر است:
این پیکربندی ترکیبی قانع کننده از سادگی، مقرون به صرفه بودن و قابلیت اطمینان را ارائه می دهد. فقدان تجهیزات الکترونیکی حفاظتی پیچیده، بار تعمیر و نگهداری و الزامات مهارت های تخصصی را کاهش می دهد، و آن را برای برنامه های کاربردی در مناطق با زیرساخت نیروی کار فنی محدود مناسب می کند.
ترانسفورماتور در یک پست نوع آمریکایی همیشه یک واحد روغنی غوطه ور و مهر و موم شده (بدون محافظ) است. طراحی کاملاً مهر و موم شده از ورود رطوبت به روغن جلوگیری می کند و علت اصلی تخریب عایق را از بین می برد. ویژگی های کلیدی:
بخش LV یک پست نوع آمریکایی نسبتاً سادهتر است، معمولاً شامل یک قطع کننده اصلی یا قطع فیوز، یک سوکت کنتور انرژی و اتصالات فیدرهای LV خروجی است. توزیع LV پیچیده تر (فیدرهای خروجی متعدد، تصحیح ضریب توان، نظارت از راه دور) را می توان گنجاند اما در پیکربندی های استاندارد کمتر رایج است.
| پارامتر | محدوده مشخصات |
|---|---|
| ظرفیت رتبه بندی شده | 75 کیلو ولت آمپر - 2500 کیلو ولت آمپر (استاندارد)؛ 3750 kVA+ با طراحی خاص |
| کلاس ولتاژ MV | 5 کیلو ولت، 15 کیلو ولت، 25 کیلو ولت، 35 کیلو ولت (کلاس ANSI) |
| ولتاژ خروجی LV | 120/240 ولت (تک فاز)، 208Y/120 ولت، 480Y/277 ولت، یا سفارشی |
| دستگاه سوئیچینگ MV | Bay-O-Net / فیوز محدود کننده جریان + کلید قطع بار |
| نوع ترانسفورماتور | غوطه ور در روغن، مهر و موم شده هرمتیک (ONAN) |
| محوطه | فولاد گیج سنگین، رنگ پودری / رنگ پلی اورتان؛ مقاوم در برابر دستکاری |
| کلاس حفاظت | استاندارد NEMA 3R (مقاوم در برابر باران و برفک). NEMA 4X اختیاری است |
| طراحی بن بست | بله - کانکتورهای زانویی برای پایان کابل MV ایمن با لمس |
| استانداردهای قابل اجرا | ANSI/IEEE C57.12.26, C57.12.28, NEMA TR1, GB/T 17467 |
| خوراک حلقه | استاندارد - دو موقعیت کابل MV ورودی (قابلیت تغذیه حلقه) |
جدول 4 - پست جعبه نوع آمریکایی: مشخصات فنی شاخص
در حالی که هر دو نوع محصول هدف اساسی توزیع توان فشرده و پیش ساخته را برآورده میکنند، فلسفههای طراحی، قابلیت حفاظت، پروفیلهای هزینه چرخه عمر و محیطهای کاربردی بهینه آنها بهطور اساسی متفاوت است. جدول زیر یک مقایسه ساختاریافته برای پشتیبانی از تصمیمات انتخاب فناوری ارائه می دهد.
| معیار | نوع اروپایی | نوع آمریکایی |
|---|---|---|
| حفاظت MV | حفاظت کامل CB با رله؛ تبعیض خطا بالا | مبتنی بر فیوز؛ ساده تر، انتخاب منطقه خطا محدود |
| ترانسفورماتور | ترجیحاً نوع خشک - ایمن در برابر آتش، تعمیر و نگهداری کم | غوطه ور در روغن - قوی، مقرون به صرفه، اثبات شده |
| هزینه سرمایه | بالاتر (15 تا 30 درصد حق بیمه در مقابل آمریکایی) | پایین - مقرون به صرفه برای پروژه های با بودجه محدود |
| شبکه هوشمند آماده | عالی - IEC 61850، SCADA، کنترل از راه دور | پایه - هوش بومی محدود؛ قابل ارتقا |
| ایمنی آتش نشانی | عالی (ترانسفورماتور نوع خشک، کلاس آتش F1) | خوب - طراحی روغن مهر و موم شده؛ اقدامات احتیاطی آتش سوزی مورد نیاز است |
| تعمیر و نگهداری | بسیار کم - نوع خشک نیازی به سرویس روغن ندارد | متوسط - پایش دوره ای وضعیت روغن |
| نصب و راه اندازی | کمی پیچیده تر؛ راه اندازی تخصصی | ساده، سریع - ایده آل برای استقرار توزیع شده |
| تحمل اضافه بار | خوب (با گزینه خنک کننده هوای اجباری) | عالی - توده حرارتی روغن بزرگ |
| استاندارد اولیه | IEC 62271-202 / GB/T 17467 | ANSI/IEEE C57.12.26 / C57.12.28 |
جدول 5 - پست ایستگاه اروپایی و آمریکایی: مقایسه جامع
هیچ یک از این دو نوع برتری جهانی ندارند. نوع اروپایی هوش حفاظتی بیشتر، ایمنی در برابر آتش، و مقیاس پذیری شبکه هوشمند را با هزینه بالاتر ارائه می دهد و آن را برای محیط های شهری، تجاری و تنظیم شده بهینه می کند. نوع آمریکایی کارایی و سادگی استقرار فوقالعاده را برای پارکهای صنعتی، شبکههای حومه شهر و پروژههای حساس به بودجه ارائه میدهد.
محفظه اولین خط دفاعی برای تجهیزات الکتریکی داخلی است و یک عنصر حیاتی از قابلیت اطمینان طولانی مدت را نشان می دهد. پست های جعبه برق Lugao بسته به نوع محصول و مشخصات محیطی از سلسله مراتب ساخت زیر استفاده می کنند:
| نوع مواد | توضیحات |
|---|---|
| فولاد گالوانیزه گرم (HDG). | ساخت پایه برای همه واحدهای استاندارد. پوشش روی مقاومت بسیار خوبی در برابر خوردگی ایجاد می کند. مناسب برای محیط های صنعتی و شهری عمومی حداقل لایه روی: 85 میکرومتر در ISO 1461. |
| فولاد ضد زنگ 304 / 316L | برای کاربردهای ساحلی، دریایی، شیمیایی یا با رطوبت بالا مشخص شده است. درجه 316L مقاومت بالاتری در برابر کلرید ایجاد می کند. استاندارد برای پست های پروژه بادی دریایی |
| محفظه آلیاژ آلومینیوم | گزینه سبک وزن برای سایت هایی با محدودیت وزن یا محدودیت های لجستیک حمل و نقل. سطح آنودایز شده مقاومت در برابر خوردگی را بدون رنگ آمیزی فراهم می کند. |
| کامپوزیت GRP / FRP | گزینه پلیمری تقویت شده با شیشه برای کاربردهایی که به محفظه های غیر مغناطیسی و غیر رسانا نیاز دارند (مانند مجموعه های MRI، محیط های الکترونیکی حساس). |
حفاظت محفظه در برابر ذرات جامد و آب با کد IP (IEC 60529) تعریف شده است. سطوح حفاظتی استاندارد و پیشرفته لوگائو عبارتند از:
| کلاس IP | سطح حفاظت | برنامه معمولی |
|---|---|---|
| IP33D | محافظت در برابر گرد و غبار / باران (پاشش 15 درجه). | نصب استاندارد در فضای باز، آب و هوای عمومی |
| IP44 | ضد پاشش از همه جهات | مناطق ساحلی، مناطق گرمسیری پر بارندگی |
| IP54 | ضد گرد و غبار + ضد پاشش | محیط های صنعتی گرد و غبار، آب و هوای بیابانی |
| NEMA 3R | باران و برفک (استاندارد ANSI/NEMA) | نوع آمریکایی برای پروژه های آمریکای شمالی / ANSI |
جدول 6 - کلاس های حفاظتی IP/NEMA محفظه ارائه شده توسط Lugao Power
مدیریت حرارتی موثر در داخل محفظه برای جلوگیری از پیری زودرس عایق و اطمینان از عملکرد در محدوده دمایی نامی ضروری است. پست های لوگائو کار می کنند:
انطباق با استانداردهای بین المللی و ملی قابل اجرا اختیاری نیست - این پایه و اساس تأییدیه های پروژه، موافقت نامه های اتصال برق شهری، پوشش بیمه، و حفاظت از مسئولیت حقوقی طولانی مدت است. محصولات Lugao Power مطابق با ماتریس کامل استانداردهای قابل اجرا برای محصولات اروپایی و آمریکایی طراحی، تولید و آزمایش شده اند.
| استاندارد | بدن | دامنه |
|---|---|---|
| IEC 62271-202 | IEC | پست های پیش ساخته ولتاژ بالا/ولتاژ پایین - استاندارد طراحی اولیه برای نوع اروپایی. |
| IEC 60076-11 | IEC | ترانسفورماتورهای قدرت نوع خشک - عملکرد آتش، کلاس آب و هوا/محیط زیست، عایق. |
| IEC 62271-1 / -100 / -200 | IEC | مشخصات متداول برای تابلو برق AC; قطع کننده مدار AC; تابلو برق محصور در فلز. |
| IEC 61439-1 / -2 | IEC | مجموعه های تابلو و کنترل ولتاژ پایین - طراحی و آزمایش برد توزیع LV. |
| ANSI/IEEE C57.12.26 | IEEE | الزامات ترانسفورماتورهای توزیع تکفاز غوطه ور در روغن روی پد - نوع آمریکایی. |
| ANSI/IEEE C57.12.28 | IEEE | یکپارچگی محفظه تجهیزات نصب شده بر روی پد - عملکرد و امنیت مکانیکی ANSI. |
| GB/T 17467 | SAC | استاندارد ملی چین برای پست های پیش ساخته ولتاژ بالا/ولتاژ پایین (معادل IEC 62271-202). |
| CE (LVD + EMC) | اتحادیه اروپا | اجباری برای محصولاتی که در بازار اتحادیه اروپا / EEA قرار می گیرند. انطباق با دستورالعمل ولتاژ پایین و دستورالعمل EMC را نشان می دهد. |
| CCC (3C) | CNCA | گواهینامه اجباری چین - برای محصولات الکتریکی تحت نظارت که در بازار داخلی چین فروخته می شود مورد نیاز است. |
جدول 7 - ماتریس انطباق با استانداردها: پست های جعبه برق Lugao
هنگام تهیه پروژههای بینالمللی، همیشه استانداردهای قابل اجرا را در اسناد RFQ مشخص کنید و گواهیهای آزمایش نوع قابل تأیید را از یک آزمایشگاه معتبر شخص ثالث (مانند KEMA، TÜV، SGS، CESI) درخواست کنید. Lugao Power گزارش های آزمایش نوع فعلی و اسناد گواهی را برای تمام خطوط تولید استاندارد نگهداری می کند و کپی هایی را به عنوان بخشی از بسته اسناد تحویل استاندارد ارائه می دهد.
پستهای ترانسفورماتور جعبهای در طیف گستردهای از کاربردها مستقر هستند. بخشهای زیر بخشهای برنامه اولیه را با راهنمایی خاص در مورد انتخاب نوع محصول، الزامات مهندسی کلیدی، و قابلیتهای مربوطه Lugao برای هر کدام، نمایه میکنند.
شرکتهای شهری و شرکتهای توزیع شهری از پستهای باکس استفاده میکنند تا تحول نهایی 10 تا 35 کیلوولت به 0.4 کیلوولت را در محیطهای شهری که فضا کمیاب است و الزامات زیبایی، صدا و ایمنی سختگیرانه است، تحویل دهند. سناریوهای استقرار معمولی شامل اتاقهای زیرزمینی، موقعیتهای کیوسک روی زمین، و در پارکینگهای چند سطحی یا زیرزمینهای ساختمان است.
پارکهای صنعتی و پردیسهای تولیدی بزرگ به زیرساختهای توزیع برق قابل اعتماد و قابل استقرار سریع نیاز دارند که قادر به ارائه بارهای مختلف - موتور محرکه، گرمایش فرآیند، هوای فشرده، تهویه مطبوع - با فاکتورهای بار بالا و نیازمندیهای کیفیت توان هستند.
پروژههای PV خورشیدی و انرژی بادی در مقیاس کاربردی به تعداد زیادی پست بالابر نیاز دارند (معمولاً خروجی اینورتر 0.69 کیلوولت به شبکه کلکتوری 10/35 کیلوولت). اقتصاد و زمانبندی این پروژهها به هزینه تجهیزات و جدول زمانی نصب بسیار حساس است - هر دو زمینهای که پستهای جعبهای مزایای تعیینکنندهای نسبت به ساخت و ساز پستهای معمولی دارند.
توسعه زیرساختهای عمده - فرودگاهها، بنادر دریایی، سیستمهای مترو/راهآهن، استادیومها، مراکز داده و تصفیهخانههای آب - به توزیع برق اولیه قابل اعتماد با الزامات در دسترس بودن و نگهداری به خوبی تعریف شده نیاز دارد. پست های باکس به عنوان نقاط توزیع اولیه و پست های فرعی در شبکه توزیع سایت عمل می کنند.
پروژه های ساختمانی، عملیات بازیابی بلایای طبیعی، رویدادهای بزرگ و استقرار نظامی همگی به زیرساخت توزیع برق قابل حمل و قابل استقرار سریع نیاز دارند. پستهای جعبهای که روی اسکید یا تریلر نصب میشوند، قابلیت توزیع کامل را با حداقل آمادهسازی محل فراهم میکنند.
| مرحله | فعالیت | سوالات و ملاحظات کلیدی |
|---|---|---|
| 1 | بار و ظرفیت را تعریف کنید | بار کل (kVA)، ضریب تقاضا، پیش بینی رشد بار طی 15 تا 20 سال؟ اندازه برای بارگیری 70 تا 80 درصد در اوج تقاضای پیش بینی شده. |
| 2 | تعیین سطوح ولتاژ | ولتاژ منبع تغذیه MV موجود است؟ ولتاژ توزیع LV مورد نیاز؟ آیا تنظیم ولتاژ (OLTC) برای پایداری بار مورد نیاز است؟ |
| 3 | ارزیابی سایت و محیط | داخلی یا خارجی؟ محدوده دمای محیط، ارتفاع، رطوبت، سطح آلودگی (نمک، گرد و غبار، مواد شیمیایی)؟ محدودیت فضا؟ |
| 4 | نوع محصول را انتخاب کنید | اولویت ایمنی در برابر آتش → اروپایی (نوع خشک). محدودیت بودجه / حفاظت ساده → آمریکایی. شبکه هوشمند / اتوماسیون → اروپایی. |
| 5 | استانداردها را مشخص کنید | استانداردهای اجباری برای حوزه قضایی پروژه را شناسایی کنید. علامت های گواهینامه مورد نیاز (IEC، ANSI، CE، CCC، و غیره) را در RFQ مشخص کنید. |
| 6 | TCO را ارزیابی کنید | هزینه کل مالکیت را مقایسه کنید: هزینه سرمایه + تلفات بدون بار سرمایه ای + تلفات بار سرمایه ای + هزینه نگهداری در طول عمر سرویس. |
جدول 8 - چارچوب انتخاب پست جعبه شش مرحله ای
| نوع اروپایی را انتخاب کنید اگر… | اگر… نوع آمریکایی را انتخاب کنید… |
|---|---|
| - نصب در داخل، شهری یا نزدیک ساختمان های اشغال شده است کدهای ایمنی آتش نشانی تجهیزات پر از روغن را ممنوع می کند - یکپارچه سازی شبکه هوشمند / SCADA مورد نیاز است -تبعیض حفاظتی بالا مشخص شده است -حداقل نگهداری در اولویت است - سایت در معرض رطوبت زیاد یا جو خورنده است - حوزه قضایی پروژه IEC (اروپا، چین، خاورمیانه، آفریقا) |
- بودجه پروژه محدود است - استقرار سریع بسیار مهم است - کاربرد صنعتی، حومه ای یا روستایی در فضای باز است - تحمل اضافه بار مهم است - عملیات ساده توسط تکنسین های تجارت عمومی - توپولوژی شبکه MV Loop-feed استفاده می شود – حوزه قضایی پروژه ANSI/IEEE (آمریکا، بخشهایی از آسیا) |
جدول 9 - راهنمای انتخاب سریع: نوع اروپایی در مقابل آمریکایی
هنگام صدور یک درخواست برای قیمت گذاری (RFQ) به Lugao Power یا هر تامین کننده پست جعبه، داده های فنی زیر باید ارائه یا درخواست شود:
Lugao Power Co., Ltd.یک تولید کننده تخصصی ترانسفورماتورهای قدرت و پست های ترانسفورماتور جعبه ای مستقر در چین است که به طور انحصاری بر طراحی، مهندسی و تامین تجهیزات توزیع برق برای بازارهای داخلی و بین المللی تمرکز دارد. تمرکز منحصر به فرد این شرکت بر روی محصول، عمق قابلیت فنی و ثبات کیفیت ساخت را امکان پذیر می کند که تامین کنندگان تجهیزات الکتریکی عمومی نمی توانند آن را تکرار کنند.
Lugao هم به عنوان یک شریک OEM برای مارک های برق بین المللی و هم به عنوان یک تامین کننده عمده فروشی مستقیم برای پیمانکاران EPC، تاسیسات و توسعه دهندگان صنعتی در سطح جهان عمل می کند. عرضه مستقیم کارخانه حاشیه های توزیع کننده را حذف می کند و کیفیت ثابت، دسترسی مهندسی مستقیم و عملکرد تحویل قابل اعتماد را برای مشتریان تضمین می کند.

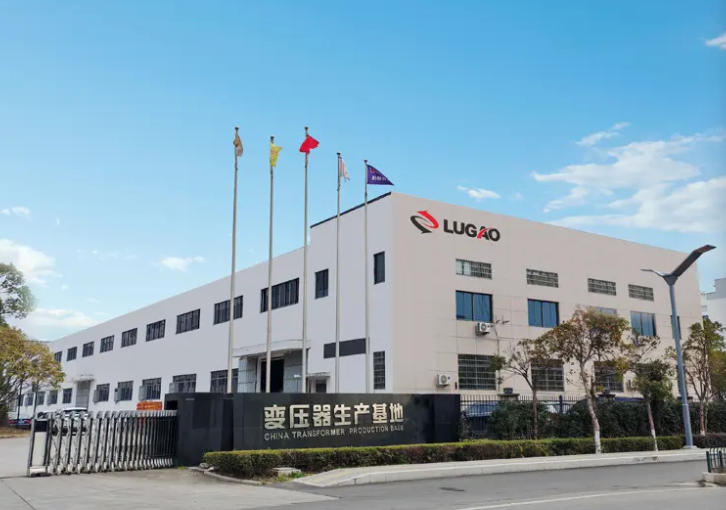

شکل 3 - تاسیسات تولیدی شرکت Lugao Power Co., Ltd
| محصول | انواع موجود | محدوده ظرفیت |
|---|---|---|
| پست اروپایی Type Box | ترانسفورماتور VCB / SF6 RMU / LBS + نوع خشک یا روغن | 100 کیلو ولت آمپر – 6300 کیلو ولت آمپر |
| پست آمریکن تایپ باکس | فیوز + LBS، تغذیه حلقه، پایه پد، ترانسفورماتور غوطه ور در روغن | 75 کیلو ولت آمپر - 3750 کیلو ولت آمپر + |
| ترانسفورماتور توزیع نوع خشک | سری SCB، رزین ریخته گری، کلاس آتش F1 | 30 کیلو ولت آمپر - 10000 کیلو ولت آمپر |
| ترانسفورماتور غوطه ور در روغن | سری S11/S13/S15، ONAN/ONAF/OFAF | 30 کیلوولت آمپر - 50000 کیلو ولت آمپر |
| پست های سفارشی / OEM | خدمات مهندسی کامل، ابعاد و رتبه بندی های سفارشی | بر اساس مشخصات پروژه |
جدول 10 - نمای کلی نمونه کارها محصولات Lugao Power
| مزیت | توضیحات |
|---|---|
| تمرکز تخصصی | هر منبع مهندسی، تاسیسات آزمایشی و فرآیند تولید در لوگائو به محصولات ترانسفورماتور و پست اختصاص داده شده است. عدم تضعیف تخصص در خطوط تولید نامرتبط. |
| انطباق چند استاندارد | محصولات دارای گواهی IEC، ANSI/IEEE، GB، CE و CCC - امکان استقرار در هر حوزه قضایی در سراسر جهان را بدون مهندسی مجدد فراهم می کند. |
| مهندسی سفارشی | تیم طراحی داخلی سفارشی سازی کامل را ارائه می دهد: ولتاژهای غیر استاندارد، ظرفیت های غیر معمول، مواد محفظه خاص، طرح های آب و هوایی شدید، و یکپارچه سازی شبکه هوشمند. |
| قیمت گذاری مستقیم کارخانه | حذف حاشیه های توزیع کننده 15 تا 25 درصد مزیت هزینه ساختاری را در مقابل محصولات معادل خریداری شده از طریق شبکه های توزیع به ارمغان می آورد. |
| قابلیت اطمینان اثبات شده | محصولات مهندسی و تایید شده برای کار در شرایط بار کامل مداوم، رطوبت بالا، دمای بالا، مه نمک و گرد و غبار صحرا. |
| مشارکت OEM | قابلیت OEM کامل شامل پلاک نام سفارشی، اسناد و بسته بندی برای مشتریان برندهای بین المللی که نیاز به تهیه برچسب سفید دارند. |
Lugao Power پستهای جعبهای و ترانسفورماتورهای قدرت را به پروژههایی در سراسر آسیا-اقیانوسیه، خاورمیانه، آفریقا، اروپا و آمریکا صادر میکند. مجموعه انطباق چند استاندارد و تجربه این شرکت در زمینه تدارکات بین المللی، اسناد گمرکی و الزامات تایید تاسیسات محلی، آن را به یک شریک قابل اعتماد برای تامین پروژه های فرامرزی تبدیل کرده است.
عملیات ساخت و مهندسی Lugao Power توسط یک سیستم مدیریت کیفیت (QMS) مطابق با اصول ISO 9001 اداره می شود که چرخه عمر کامل محصول را از خرید مواد تا تحویل و پشتیبانی پس از فروش پوشش می دهد. QMS شامل رویههای کنترل مستند برای تمام فرآیندهای تولید حیاتی، صلاحیت تامینکننده، بازرسی در فرآیند، مدیریت عدم انطباق، و تعمیر و نگهداری تجهیزات تست کالیبره شده است.
هر پست لوگائو باکس قبل از تحویل تحت یک برنامه تست معمولی جامع قرار می گیرد، از جمله:
| تست کنید | استاندارد / معیارهای پذیرش |
|---|---|
| ام وی دی الکتریک (مقاومت AC) | IEC 62271-1 / ANSI C37: در سطح عایق درجه بندی شده به مدت 1 دقیقه اعمال می شود - بدون فلاش اور |
| مقاومت فرکانس برق LV | IEC 61439-1: در هر سطح عایق رتبه بندی شده اعمال می شود - بدون فلاش |
| تست های روتین ترانسفورماتور | IEC 60076-1: مقاومت سیم پیچ، نسبت ولتاژ، امپدانس اتصال کوتاه، تلفات بدون بار، کاهش بار |
| مقاومت عایق | بر اساس IEC 60076 / IEC 62271 - مقاومت اندازه گیری شده در 2500 V DC. در مقایسه با پایه کارخانه |
| تست عملکرد رله حفاظتی | تمام عملکردهای حفاظتی در برابر تنظیمات هماهنگی رله تست شده اند. زمان سفر تأیید شد |
| تست عملکرد در هم تنیده | همه اینترلاک های مکانیکی و الکتریکی برای جلوگیری از توالی سوئیچینگ نادرست تأیید شده اند |
| بازرسی بصری و ابعادی | تمام اجزاء، برچسب ها، علامت گذاری کابل ها و اتصالات در برابر نقشه تایید شده تایید شده اند |
| نمونه روغن (واحدهای غوطه ور در روغن) | IEC 60296: استحکام دی الکتریک، محتوای رطوبت و اسیدیته تست شده و تایید شده |
جدول 11 - برنامه آزمایشی معمول برای پست های جعبه لوگائو
برای سفارشات مهم یا به درخواست مشتری، Lugao Power تست پذیرش کارخانه (FAT) را در محل خود ترتیب می دهد. در طول FAT، مهندسان مشتری یا نماینده بازرسی منصوب ممکن است شاهد همه آزمایشهای معمول الکتریکی باشند، گواهیهای مواد و قطعات را بررسی کنند، انطباق ابعادی را بررسی کنند، اسناد کیفیت را بررسی کنند، و صحت پلاک نام را قبل از مجوز ارسال تأیید کنند. گزارشهای تست FAT کامل با دادههای آزمایش، سوابق کالیبراسیون و امضای بازرس به عنوان بخشی از بسته اسناد تحویل ارائه میشوند.
