این مقاله سفید یک تحلیل جامع از صنعت جهانی ترانسفورماتور قدرت را با بررسی متمرکز دو دسته فناوری غالب ارائه می دهد: ترانسفورماتورهای نوع خشک و غوطه ور در روغن. اصول مهندسی، تقسیمبندی برنامهها، چارچوبهای نظارتی بینالمللی، اقتصاد چرخه عمر، و پویایی بازارهای نوظهور را بررسی میکند. این سند همچنین نشان میدهد که چگونه Lugao Power Co., Ltd.، یک تولیدکننده متخصص مستقر در چین، به نیازهای بازار معاصر از طریق برتری مهندسی، سیستمهای کیفیت دقیق و قابلیتهای سفارشیسازی چابک رسیدگی میکند.
ترانسفورماتورهای قدرت زیرساخت اساسی شبکه های برق مدرن هستند. با افزایش تقاضای جهانی برق که ناشی از شهرنشینی، گسترش صنعتی و ادغام منابع انرژی تجدیدپذیر است، تقاضا برای فناوری ترانسفورماتور پیشرفته، قابل اعتماد و کارآمد بیش از پیش حیاتی می شود. این مقاله برای مهندسان، متخصصان تدارکات، توسعه دهندگان پروژه، سرمایه گذاران زیرساخت و سیاست گذاران انرژی در نظر گرفته شده است.
1.1 تعریف و عملکرد اصلی
A ترانسفورماتور قدرتیک وسیله الکترومغناطیسی است که انرژی الکتریکی را بین دو یا چند مدار از طریق اصل القای الکترومغناطیسی منتقل می کند. هدف اصلی آن تبدیل توان الکتریکی از یک سطح ولتاژ به سطح دیگر است - یا افزایش ولتاژ برای انتقال ولتاژ بالا در مسافت های طولانی یا کاهش ولتاژ برای توزیع ایمن به مصرف کنندگان صنعتی، تجاری و مسکونی.
برخلاف ژنراتورها یا موتورها، ترانسفورماتورها در عملکرد اصلی خود فاقد قطعات متحرک هستند و این امر آنها را ذاتاً دستگاه های قابل اعتماد، بادوام و کم تعمیر و نگهداری می کند. معادله اساسی حاکم بر عملکرد ترانسفورماتور:
V1 / V2 = N1 / N2 = I2 / I1
در جایی که V نشان دهنده ولتاژ است، N نشان دهنده تعداد چرخش در سیم پیچ اولیه (1) و ثانویه (2) و I نشان دهنده جریان است. این رابطه ظریف مهندسی دقیق نسبتهای تبدیل ولتاژ را در طیف وسیعی از رتبهبندیهای توان ممکن میسازد.
1.2 زمینه تاریخی
اختراع ترانسفورماتور عملی در دهه 1880 توسط ویلیام استنلی، نیکولا تسلا و دیگران در فعال کردن سیستمهای برق جریان متناوب (AC) نقش اساسی داشت. اولین ترانسفورماتور قدرت سه فاز تجاری در دهه 1890 به کار گرفته شد و امکان انتقال الکتریسیته در فواصل طولانی با ولتاژ بالا و جریان کم را باز کرد و تلفات مقاومتی را به طور چشمگیری کاهش داد. از آن زمان، فناوری ترانسفورماتور از طریق پیشرفت های علم مواد، بهبود عایق، نظارت دیجیتال و بهینه سازی بهره وری انرژی تکامل یافته است.
1.3 نقش در زیرساخت های برق مدرن
امروزه، ترانسفورماتورهای قدرت، ستون فقرات هر سیستم انتقال قدرت را تشکیل می دهند. از ترانسفورماتورهای افزایش دهنده عظیم ژنراتور (GSU) در نیروگاه ها گرفته تا ترانسفورماتورهای توزیع که در محله های مسکونی خدمت می کنند، ترانسفورماتورها در هر گره از شبکه برق یافت می شوند. پست های برق معمولاً حاوی چندین ترانسفورماتور قدرت بزرگ هستند که ده ها یا صدها مگاولت آمپر (MVA) ظرفیت را مدیریت می کنند.
تأسیسات صنعتی، مجتمعهای تجاری، مراکز داده، سیستمهای حمل و نقل، سکوهای دریایی و نیروگاههای انرژی تجدیدپذیر همگی به راهحلهای ترانسفورماتور قابل اعتماد بستگی دارند. انتخاب نوع ترانسفورماتور، ظرفیت، روش خنککننده، کلاس عایق و لوازم جانبی یک تصمیم فنی است که مستقیماً بر قابلیت اطمینان شبکه، ایمنی، بهرهوری انرژی و هزینه عملیاتی طولانیمدت تأثیر میگذارد.
2.1 اندازه بازار و مسیر رشد
بازار جهانی ترانسفورماتور قدرت در دهه گذشته رشد ثابتی را نشان داده است و همچنان در حال گسترش است. این بازار با توجه به جایگزینی زیرساختهای شبکه قدیمی، برقرسانی سریع در اقتصادهای نوظهور، یکپارچهسازی انرژیهای تجدیدپذیر و نوسازی شبکه هوشمند، یکی از مهمترین بخشهای استراتژیک صنعت تجهیزات الکتریکی را نشان میدهد.
معیارهای کلیدی بازار شامل نرخ رشد سالانه مرکب (CAGR) تقریباً 5.5 تا 7 درصد تا سال 2030 است که آسیا و اقیانوسیه بزرگترین بازار منطقه ای را نشان می دهد که بیش از 45 درصد تقاضای جهانی را شامل می شود. چین هم به عنوان تولید کننده و هم به عنوان مصرف کننده ترانسفورماتورهای قدرت، بزرگترین بازار ملی است.
2.2 محرک های کلیدی بازار
2.3 پویایی بازار منطقه ای
| منطقه | سهم بازار | محرک رشد | روند کلیدی |
| آسیا و اقیانوسیه | ~45٪ | شهرنشینی | شبکه هوشمند |
| آمریکای شمالی | ~ 20٪ | نوسازی شبکه | جایگزینی |
| اروپا | ~ 18٪ | انتقال انرژی | باد دریایی |
| خاورمیانه و آفریقا | ~ 10٪ | برق رسانی | واحدهای با دمای بالا |
| آمریکای لاتین | ~ 7٪ | سرمایه گذاری ابزار | معدن |
2.4 چشم انداز رقابتی
بازار جهانی ترانسفورماتور قدرت توسط ترکیبی از شرکت های بزرگ چند ملیتی و تولید کنندگان تخصصی منطقه ای ارائه می شود. بازیگران اصلی بین المللی عبارتند از ABB (اکنون انرژی هیتاچی)، زیمنس، GE Grid Solutions، اشنایدر الکتریک، و Eaton. با این حال، تولیدکنندگان مستقر در چین مانند TBEA، China XD Group، CRRC و شرکت های تخصصی مانندلوگائوPower Co., Ltd.از طریق قیمت گذاری رقابتی، تحویل سریع و بهبود استانداردهای کیفیت، سهم قابل توجهی از بازار بین المللی را به دست آورده اند.
تولیدکنندگان مستقر در چین اکنون بخش قابل توجهی از تقاضای جهانی ترانسفورماتور را به ویژه در سراسر آسیای جنوب شرقی، خاورمیانه، آفریقا و آمریکای لاتین تامین می کنند. تولیدکنندگان چینی به طور فزایندهای گواهیهای بینالمللی از جمله استانداردهای IEC، CE و ANSI/IEEE را دریافت میکنند که امکان دسترسی گستردهتر به بازار جهانی را فراهم میکند.
3.1 طراحی هسته مغناطیسی
هسته مغناطیسی عنصر مرکزی هر ترانسفورماتور قدرت است. این یک مسیر کم رلوکتانس برای شار مغناطیسی ایجاد می کند که سیم پیچ های اولیه و ثانویه را به هم متصل می کند. طراحی هسته مستقیماً بر تلفات بدون بار (اتلاف آهن)، جریان تحریک، نویز صوتی و پایداری مکانیکی تأثیر می گذارد.
هستههای ترانسفورماتور مدرن از ورقههای فولادی سیلیکونی دانهگرای نورد سرد (CRGO) ساخته شدهاند که دقیقاً برش داده شده و روی هم چیده شدهاند تا تلفات جریان گردابی را به حداقل برسانند. در طرح های پیشرفته ممکن است از آلیاژهای فولادی آمورف استفاده شود که تلفات پسماند و جریان گردابی به طور قابل توجهی کمتر از خود نشان می دهند، به ویژه در ترانسفورماتورهای توزیع که تلفات بدون بار به طور مداوم در طول چندین دهه کار جمع می شوند مفید هستند.
3.2 سیم پیچ طراحی و سیستم های عایق
سیمپیچها از هادیهای مسی یا آلومینیومی بدون اکسیژن ساخته میشوند که به صورت سیمپیچهایی شکل میگیرند که دقیقاً برای دستیابی به نسبت چرخش، چگالی جریان و امپدانس مورد نیاز پیچیده میشوند. سیمپیچهای ولتاژ بالا معمولاً از سیمپیچهای لایه یا سیمپیچ دیسکی استفاده میکنند، در حالی که سیمپیچهای ولتاژ پایین اغلب از فویل یا ساختارهای مارپیچ استفاده میکنند.
سیستم های عایق بسته به نوع ترانسفورماتور متفاوت است. ترانسفورماتورهای غوطه ور در روغن به کاغذ آغشته به روغن (کاغذ کرافت یا کاغذ ارتقا یافته حرارتی) به عنوان عایق جامد اولیه، تکمیل شده توسط موانع تخته پرس، و روغن معدنی به عنوان خنک کننده و دی الکتریک متکی هستند. ترانسفورماتورهای نوع خشک از رزین ریخته گری (اپوکسی) یا سیستم های عایق تقویت شده با الیاف شیشه ای با سیم باز استفاده می کنند که بدون دی الکتریک مایع مقاومت عالی در برابر رطوبت، گرد و غبار و آلودگی ایجاد می کنند.
3.3 مدیریت سرمایش و حرارت
مدیریت حرارتی یکی از حیاتی ترین جنبه های طراحی ترانسفورماتور است. دمای بیش از حد باعث تسریع پیری عایق، افزایش تلفات و در نهایت کاهش عمر ترانسفورماتور می شود. ترانسفورماتورها بر اساس روش خنک کنندگی خود با استفاده از نامگذاری استاندارد ONAN/ONAF/OFAF برای نوع روغن و نامگذاری AN/AF برای واحدهای نوع خشک طبقه بندی می شوند.
| کد خنک کننده | توضیحات |
| اونان | روغن طبیعی هوا طبیعی |
| ONAF | نفت طبیعی نیروی هوایی |
| OFAF | نیروی هوایی مجبور به نفت |
| AN | هوا طبیعی |
| AF | نیروی هوایی |
3.4 قابلیت مقاومت در برابر اتصال کوتاه
ترانسفورماتورهای قدرت باید در برابر نیروهای عظیم الکترومغناطیسی تولید شده در طول رویدادهای اتصال کوتاه در شبکه الکتریکی متصل دوام بیاورند. جریان های اتصال کوتاه احتمالی می تواند به 20 تا 25 برابر جریان نامی برسد و نیروهایی متناسب با مجذور جریان تولید کند. طراحی مکانیکی قوی - از جمله سیمپیچهای مهاربندیشده، کنترل هندسه سیمپیچ محکم، و مهندسی قاب ساختاری - برای اطمینان از قابلیت مقاومت ضروری است.
تست اتصال کوتاه بر اساس استانداردهای IEC 60076-5 یا IEEE C57.12 یکپارچگی مکانیکی و حرارتی ترانسفورماتور را در شرایط خطا تأیید می کند. این آزمایش یکی از خواستارترین الزامات صلاحیت در صنعت تجهیزات قدرت را نشان می دهد.

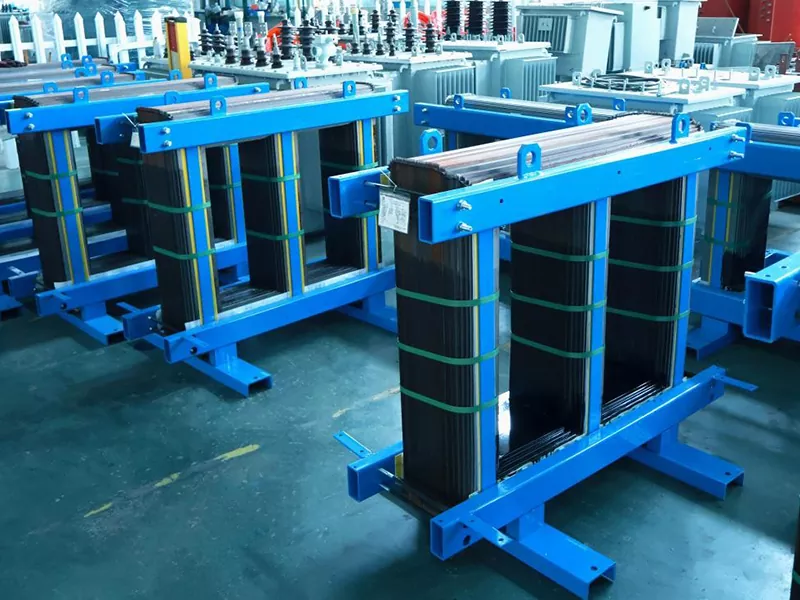

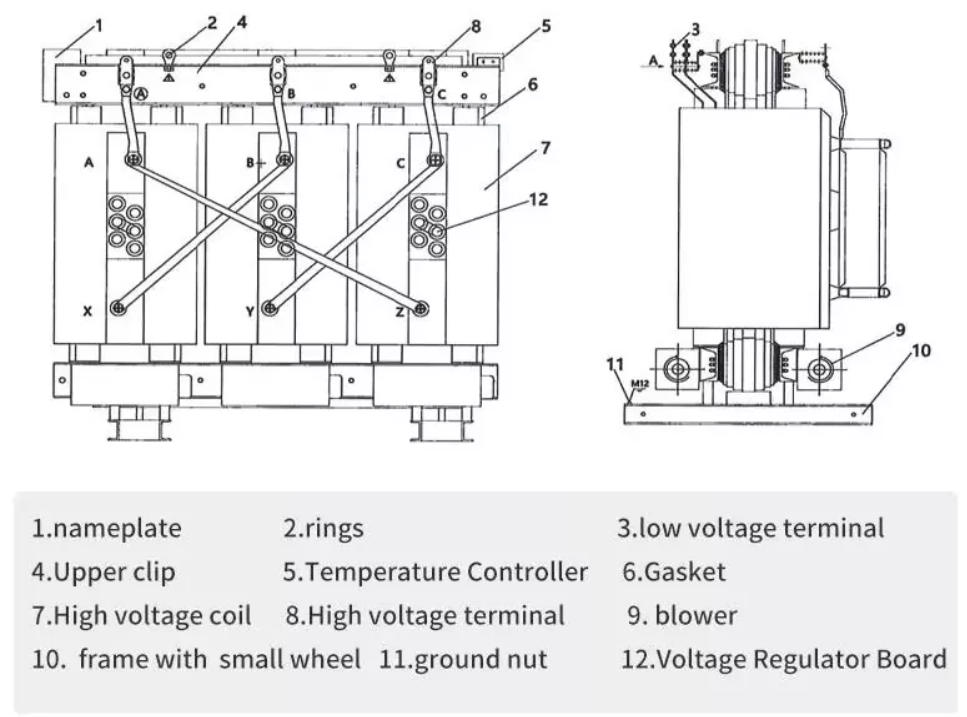

ترانسفورماتورهای نوع خشک از مواد عایق هوا و جامد - عمدتاً رزین اپوکسی یا سیستم های تقویت شده با الیاف شیشه - به جای دی الکتریک مایع استفاده می کنند. سیمپیچها یا در رزین اپوکسی (نوع خشک رزین ریختهگری یا CRT) ریختهگری میشوند یا با هادیهای پیچیده شده با الیاف شیشه و آغشته به فشار خلاء (VPI) با رزین یا لاک پیچیده میشوند. ترانسفورماتورهای نوع خشک رزین ریخته گری، رایج ترین نوع مدرن، به طور کامل سیم پیچ ها را در مخلوطی از رزین اپوکسی و پرکننده معدنی، معمولاً در شرایط ریخته گری خلاء برای از بین بردن فضای خالی، محصور می کنند. نتیجه یک سیستم عایق مقاوم، مهر و موم شده و خود خاموش شونده است که به مایع خنک کننده نیاز ندارد و ذاتاً در برابر آتش مقاوم است.
ترانسفورماتورهای نوع خشک هر جا که نزدیکی به افراد یا سازه های حساس کار بدون روغن را در اولویت قرار دهد، انتخاب ارجح است. بخشهای کاربردی اصلی شامل پستهای شهری در ساختمانهای تجاری و اداری، بیمارستانها و امکانات مراقبتهای بهداشتی، هتلها و مجتمعهای پذیرایی، ایستگاههای راهآهن و سیستمهای مترو، کارخانههای تولیدی با الزامات اتاق تمیز، مراکز داده و امکانات مخابراتی، ایستگاههای مبدل انرژی تجدیدپذیر، و سیستمهای قدرت کشتیهای دریایی است.
مشخصات کلیدی: ترانسفورماتورهای نوع خشک لوگائو
لوگائو Power Co., Ltd. ترانسفورماتورهای نوع خشک را در پیکربندی های رزین ریخته گری (CRT) و آغشته به فشار خلاء (VPI) تولید می کند. درجه بندی های استاندارد 25 کیلوولت آمپر تا 16000 کیلو ولت، با ولتاژ اولیه تا 35 کیلوولت را پوشش می دهد. محصولات با استانداردهای IEC 60076-11، GB/T 10228، CE و CCC مطابقت دارند. کلاسهای محفظه سفارشی، تعویضکنندههای شیر، سیستمهای نظارت بر دما، و ارتقاء خنککننده هوای اجباری در دسترس هستند.

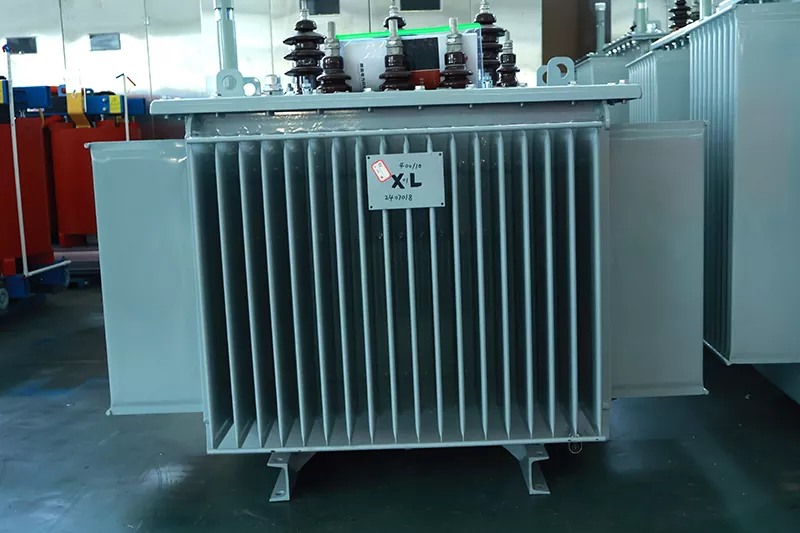

ترانسفورماتورهای قدرت غوطه ور در روغن از روغن ترانسفورماتور معدنی (یا سیالات دی الکتریک جایگزین مانند استرهای مصنوعی یا روغن های استر طبیعی) به عنوان عایق اولیه و عامل خنک کننده اصلی استفاده می کنند. بخش فعال ترانسفورماتور - شامل هسته و سیم پیچ ها - به طور کامل در این سیال دی الکتریک در یک مخزن فولادی مهر و موم شده غوطه ور است. گرمای تولید شده در اثر تلفات در هسته و سیمپیچها به روغن هدایت میشود و سپس از طریق بانکهای رادیاتور، دیوارههای مخزن موجدار یا لولههای خنککننده به هوای اطراف پراکنده میشود.
ترکیبی از انتقال حرارت بسیار موثر از روغن و خواص دی الکتریک و عایق برتر روغن معدنی، ترانسفورماتورهای غوطهور در روغن را قادر میسازد تا به چگالی توان بسیار بالایی دست یابند، و آنها را به فناوری انتخابی برای کاربردهای با ظرفیت بالا و نصب در فضای باز در سراسر کلاسهای ولتاژ از توزیع (11 تا 33 کیلوولت) تا ولتاژ فوقالعاده بالا و بالاتر (750 کیلوولت) تبدیل میکند.
افزایش آگاهی زیست محیطی علاقه به سیالات دی الکتریک زیست تخریب پذیر و مقاوم در برابر آتش برای ترانسفورماتورهای غوطه ور در روغن را برانگیخته است. سیالات استر طبیعی مشتق شده از روغن های گیاهی قابلیت تجزیه زیستی بیش از 95 درصد و نقاط آتش سوزی به طور قابل توجهی بالاتری دارند (بالای 300 درجه سانتی گراد در مقابل تقریباً 145 درجه سانتی گراد برای روغن معدنی). سیالات استر مصنوعی مزایای مشابهی را با عملکرد محدوده دمایی وسیعتر ارائه میدهند. این سیالات به طور فزاینده ای برای ترانسفورماتورهای نزدیک به مکان های حساس زیست محیطی، داخل ساختمان ها یا در مناطق پر خطر آتش سوزی مشخص می شوند.
ترانسفورماتورهای غوطه ور در روغنتسلط بر پست های برق در فضای باز، نقاط اتصال ولتاژ بالا، تغذیه برق صنعتی، عملیات معدن، تاسیسات نفت و گاز، نیروگاه های برق آبی و حرارتی، ایستگاه های جمع کننده انرژی های تجدیدپذیر، و ایستگاه های مبدل جریان مستقیم ولتاژ بالا (HVDC). ترکیبی از راندمان بالا، قابلیت اضافه بار و هزینه رقابتی در رتبهبندیهای بزرگ، آنها را به استاندارد جهانی برای زیرساختهای برق در مقیاس شهری تبدیل میکند.
مشخصات کلیدی: ترانسفورماتورهای غوطه ور در روغن لوگائو
لوگائو Power Co. Ltd. ترانسفورماتورهای غوطه ور در روغن از 10 کیلو ولت آمپر تا 50 مگاولت آمپر با ولتاژ اولیه از 3.3 کیلو ولت تا 110 کیلوولت تولید می کند. محصولات شامل واحدهای بازده استاندارد سری S11 و S13 و همچنین انواع هسته آمورف کم تلفات می باشد. همه واحدها مطابق با استانداردهای IEC 60076، GB 1094 و استانداردهای بین المللی مشخص شده توسط مشتری هستند. گزینه ها عبارتند از OLTC، DETC، یکپارچه سازی رله حفاظتی، رله گاز، مانیتور دما، و تنظیمات مخزن سفارشی.
| پارامتر | نوع خشک (CRT) | غوطه ور در روغن | عامل تصمیم گیری |
| حداکثر ولتاژ | تا 36 کیلو ولت | تا 1100 کیلو ولت | ولتاژ بالا: نفت برنده می شود |
| حداکثر امتیاز | تا 20 MVA | حداکثر 1500 MVA | ظرفیت بزرگ: نفت برنده می شود |
| ایمنی آتش نشانی | عالی (F1/F0) | نیاز به مهار دارد | داخل سالن: برد خشک |
| تعمیر و نگهداری | خیلی کم | متوسط (چک نفت) | سهولت: برنده خشک |
| هزینه هر MVA | بالاتر | پایین تر | بودجه: نفت برنده می شود |
| ریسک زیست محیطی | هیچ کدام | پتانسیل نشت نفت | اکو: برنده های خشک |
| سطح نویز | 55-70 دسی بل (A) | 45-60 دسی بل (A) | مناطق آرام: نفت برنده می شود |
| ظرفیت اضافه بار | محدود | عالی | قله ها: نفت برنده می شود |
| مقاومت در برابر رطوبت | عالی (مهر شده) | خوب (مخزن مهر و موم شده) | رطوبت: خشک برنده است |
| سرعت نصب | سریع (بدون پر کردن روغن) | کندتر (پر کردن روغن) | سرعت: برنده خشک |
استانداردهای ترانسفورماتور حداقل الزامات عملکرد، ایمنی و آزمایشی را تعریف می کنند که محصولات باید برای کاربردهای برق الکتریکی مناسب در نظر گرفته شوند. انطباق با استانداردهای بین المللی شناخته شده پیش نیازی برای تایید پروژه، اتصال به شبکه، تامین مالی و صادرات به بازارهای تنظیم شده است. همچنین به خریداران اطمینان از کیفیت ثابت و سازگاری با تجهیزات پایین دستی را ارائه می دهد.
فراتر از انطباق با استانداردهای طراحی، ترانسفورماتورهایی که برای بازارهای خاص تعیین می شوند نیاز به گواهی محصول از ارگان های شناخته شده دارند. علامت CE برای تجهیزاتی که وارد منطقه اقتصادی اروپا می شوند اجباری است که نشان دهنده انطباق با دستورالعمل ولتاژ پایین و دستورالعمل سازگاری الکترومغناطیسی است. CCC (گواهی اجباری چین) برای تجهیزات فروخته شده در چین مورد نیاز است. آزمایش شخص ثالث توسط آزمایشگاههای KEMA، TUV، UL یا CSA ممکن است با توجه به مشخصات پروژه خاص یا توسط مشتریان نهایی با الزامات اطمینان بالا مورد نیاز باشد.
وضعیت انطباق لوگائو
لوگائو Power Co., Ltd. تمام محصولات را مطابق با سری IEC 60076، GB 1094، GB/T 10228، ANSI/IEEE C57 و استانداردهای بریتانیا طراحی و تولید می کند. محصولات دارای گواهینامه CE و CCC هستند. مدیریت کیفیت کارخانه دارای گواهینامه ISO 9001:2015 می باشد. مهندسی سفارشی برای استانداردهای ANSI، BS، یا AS/NZS در صورت درخواست برای پروژه های صادراتی در دسترس است.
تولید ترانسفورماتور در سطح جهانی نیازمند مدیریت دقیق کیفیت در هر مرحله از تولید است. از بازرسی مواد دریافتی تا آزمایش نهایی پذیرش کارخانه، یک سیستم کیفیت منضبط تنها ضمانت قابل اعتماد عملکرد میدانی سازگار است. تولیدکنندگان پیشرو سیستمهای مدیریت کیفیت دارای گواهی ISO 9001 را پیادهسازی میکنند که با برنامههای کیفیت خاص فرآیند، کنترل فرآیند آماری (SPC) بر روی پارامترهای حیاتی و قابلیت ردیابی کامل مواد و نتایج آزمایش تکمیل شده است.
کیفیت یک ترانسفورماتور در نهایت نشان دهنده کیفیت مواد اولیه آن است. مواد ورودی کلیدی که تحت بازرسی کنترل کیفیت ورودی (IQC) قرار دارند عبارتند از ورقههای فولادی سیلیکونی (اندازهگیری شده برای ضخامت، نفوذپذیری مغناطیسی و از دست دادن هسته)، هادیهای مس یا آلومینیوم (تأیید شده از نظر خلوص، ابعاد و هدایت الکتریکی)، سیستمهای رزین اپوکسی و سختکنندهها برای طرحهای CRT (ویسکوزیته و خواص ژل الکترومغناطیسی کاغذ، خواص ژل و ژل الکترومغناطیسی). استحکام، محتوای رطوبت، و تحمل ابعاد)، و روغن معدنی ترانسفورماتور (قدرت دی الکتریک، رطوبت، اسیدیته، و تجزیه و تحلیل گاز محلول برای واحدهای غوطه ور در روغن).
| تست روتین | هدف |
| اندازه گیری نسبت | دقت نسبت چرخش را در برابر مشخصات پلاک بررسی می کند |
| گروه برداری و بررسی جابجایی فاز | اتصالات سیم پیچ و قطبیت را تأیید می کند |
| اندازه گیری ولتاژ امپدانس و تلفات بار | امپدانس نشتی و تلفات مس را در جریان نامی تأیید می کند |
| اتلاف بدون بار و اندازه گیری جریان بدون بار | تلفات هسته و جریان مغناطیسی را در ولتاژ نامی تأیید می کند |
| تست مقاومت ولتاژ اعمال شده | یکپارچگی عایق سیم پیچ ها را در برابر زمین و بین سیم پیچ ها آزمایش می کند |
| تست مقاومت ولتاژ القایی | قابلیت عایق داخلی را تحت ولتاژ فرکانس بالا تأیید می کند |
| اندازه گیری مقاومت عایق | وضعیت کلی عایق و حساسیت به رطوبت را بررسی می کند |
تلفات ترانسفورماتور اگرچه از نظر درصدی اندک است (معمولاً 0.5 تا 1.5 درصد توان نامی)، در کل پایه نصب شده جهانی به مجموع بسیار زیاد انباشته می شود. برآوردها نشان می دهد که تلفات ترانسفورماتور تقریباً 1 تا 2 درصد از کل تولید برق جهانی را تشکیل می دهد - که سالانه صدها میلیارد کیلووات ساعت را نشان می دهد. برای یک ترانسفورماتور منفرد با عمر کاری 25 تا 40 سال، حتی کاهش 10 درصدی تلفات باعث صرفه جویی در هزینه های انرژی در طول چرخه عمر می شود.
رگولاتورها در اتحادیه اروپا (دستورالعمل طراحی محیط زیست)، ایالات متحده (استانداردهای بهره وری DOE) و به طور فزاینده ای در آسیا، حداقل استانداردهای بازده اجباری را برای ترانسفورماتورهای قدرت و توزیع ایجاد کرده اند. این مقررات به تدریج در حال تشدید شدن هستند و یک الزام تجاری برای تولیدکنندگان و خریداران ایجاد می کنند تا طرح های کم ضرر را در اولویت قرار دهند.
تلفات ترانسفورماتور از دو دسته اصلی تشکیل شده است. تلفات بدون بار (همچنین تلفات آهن یا هسته نیز نامیده می شود) هر زمان که ترانسفورماتور برق می شود، مستقل از سطح بار، رخ می دهد. آنها به دلیل پسماند و جریان های گردابی در هسته مغناطیسی ایجاد می شوند و از طریق فولاد سیلیکونی دانه گرا با کیفیت بالا، خط زدن لیزری دقیق لایه ها، تکنیک های مونتاژ هسته مرحله ای، و در طراحی های برتر، استفاده از آلیاژهای فولادی آمورف (که تلفات فولاد بدون بار را 80٪ در مقایسه با GO 70٪ کاهش می دهد) به حداقل می رسد.
تلفات بار (که تلفات مس یا اتصال کوتاه نیز نامیده می شود) متناسب با مجذور جریان بار است و از گرمایش مقاومتی در سیم پیچ ها ناشی می شود. آنها از طریق هندسه سیم پیچ بهینه، هادی های مقاومت کمتر، و تکنیک های جابجایی پیشرفته برای مدیریت تلفات سرگردان و گردابی در سیم پیچ ها تحت بار کاهش می یابند.
قیمت خرید اولیه یک ترانسفورماتور قدرت تنها یک جزء از هزینه کل چرخه عمر آن را نشان می دهد. تیم های تدارکاتی که به طور انحصاری بر روی قیمت خرید تمرکز می کنند، خطر دست کم گرفتن بار اقتصادی واقعی مالکیت ترانسفورماتور را دارند. تجزیه و تحلیل دقیق هزینه کل مالکیت (TCO) تمام مخارج از مشخصات و تدارکات تا نصب، بهره برداری، نگهداری و در نهایت از کار افتادن را در نظر می گیرد.
| جزء TCO | ملاحظات |
| قیمت خرید | هزینه تجهیزات، تست پذیرش کارخانه، مستندات و بسته بندی |
| حمل و نقل و تدارکات | حمل و نقل بین المللی، عوارض گمرکی، حمل و نقل داخلی و بیمه |
| نصب و راه اندازی | آماده سازی سایت، عملیات عمرانی، اتصالات کابلی، پر کردن روغن (واحدهای نفت) و خدمات راه اندازی |
| هزینه تلفات بدون بار (با سرمایه) | ارزیابی با استفاده از روش تلفات سرمایهای: یک × تلفات بدون بار (کیلووات) در طول عمر طراحی با هزینه انرژی محلی |
| هزینه از دست دادن بار (با سرمایه) | B × تلفات بار (کیلووات) در بار نامی، با تخفیف در طول عمر طراحی |
| هزینه تعمیر و نگهداری | تست و تعویض روغن (واحدهای روغن)، تعمیر و نگهداری واشر، تعمیر و نگهداری سیستم خنک کننده و سرویس تعویض شیر |
| نظارت و حفاظت | سیستم های مانیتورینگ دیجیتال، حفاظت رله، ادغام SCADA |
| از کار انداختن و دفع | دفع یا بازیافت روغن (واحدهای روغن)، بازیافت هسته ترانسفورماتور و سیم پیچ |
صنعت برق معمولاً مناقصههای ترانسفورماتور را با استفاده از روش ضرر سرمایهای که به روش فاکتور A&B نیز شناخته میشود، ارزیابی میکند. کل هزینه ارزیابی شده به صورت زیر محاسبه می شود:
TEC = قیمت خرید + (A × P0) + (B × Pk)
در جایی که P0 تلفات بدون بار (کیلووات)، Pk تلفات بار در جریان نامی (کیلووات)، A هزینه سرمایهای تلفات بدون بار ($/kW، منعکسکننده عملیات 24 ساعته) و B هزینه سرمایهای تلفات بار است ($/kW، منعکسکننده چرخه کار و ضریب بار). با استفاده از این چارچوب، ترانسفورماتوری که در ارزش اسمی ارزانتر به نظر میرسد ممکن است در طول عمر خود به دلیل تلفات انرژی بیشتر گرانتر باشد.
ترانسفورماتورهای افزایش دهنده ژنراتور (GSU) ولتاژ خروجی ژنراتورهای برق (معمولاً 11 تا 22 کیلو ولت) را به سطوح ولتاژ انتقال (110 کیلو ولت، 220 کیلوولت، 500 کیلوولت یا بالاتر) برای حمل و نقل برق فله در مسافت های طولانی تبدیل می کنند. این ترانسفورماتورها یکی از بزرگترین و حیاتی ترین قطعات تجهیزات الکتریکی در سیستم قدرت هستند که معمولاً از 100 MVA تا بیش از 1000 MVA می باشند. اتوترانسفورماتورها سطوح مختلف ولتاژ شبکه انتقال را به هم متصل می کنند و مدیریت جریان برق انعطاف پذیر را ارائه می دهند.
صنایع سنگین یکی از پرتقاضاترین محیط های کاربردی ترانسفورماتور است. کارخانه های فولاد، کارخانه های ذوب آلومینیوم، کارخانه های سیمان، تاسیسات فرآوری شیمیایی و عملیات معدنی به ترانسفورماتورهایی نیاز دارند که قادر به مقاومت در برابر محتوای هارمونیک بالا، نوسانات بار مکرر و شرایط محیطی چالش برانگیز از جمله دماهای بالا، گرد و غبار، ارتعاش و جوهای خورنده باشند. ترانسفورماتورهای صنعتی اغلب به صورت سفارشی با عملیات عایق بندی ویژه، درجه بندی مقاومت در برابر اتصال کوتاه بهبود یافته و فیلتر هارمونیک تنظیم شده طراحی می شوند.
رشد انفجاری تولید برق فتوولتائیک خورشیدی و بادی، الزامات کاربردی جدیدی را برای ترانسفورماتور ایجاد کرده است. نیروگاه های خورشیدی برای جمع آوری به ترانسفورماتورهای اینورتر یا ترانسفورماتورهای افزایش دهنده سطح رشته ای نیاز دارند که خروجی اینورتر DC را به ولتاژ متوسط تبدیل می کنند. ترانسفورماتورهای توربین بادی که در داخل ناسل توربین یا در پایه قرار می گیرند، باید در برابر ارتعاشات مکانیکی، چرخه حرارتی و بارگذاری هارمونیک مشخصه تولید باد مقاومت کنند.
مزارع بادی فراساحلی با ترانسفورماتورهای نصب شده بر روی پلت فرم در معرض جو آب شور، دسترسی محدود به تعمیر و نگهداری و فضای محدود، نیازمندی های ویژه ای دارند. هر دو نوع خشک (برای تاسیسات ناسل) و واحدهای تخصصی غوطه ور در روغن (برای پست های سکوی دریایی) در این محیط های چالش برانگیز مستقر هستند.
برجهای اداری مرتفع، مراکز خرید، هتلها، بیمارستانها، دانشگاهها و مراکز داده به ترانسفورماتورهای نوع خشک ولتاژ متوسط برای کاهش ولتاژ برق شهری به ولتاژهای قابل استفاده ساختمان (380/220 ولت در بیشتر نقاط جهان) متکی هستند. ویژگی های ایمنی در برابر آتش، نیازهای نگهداری کم و ابعاد فشرده ترانسفورماتورهای نوع خشک رزین ریخته گری، آنها را به انتخاب غالب برای این کاربردها تبدیل می کند.
لوگائو Power Co., Ltd. یک تولید کننده و تامین کننده حرفه ای ترانسفورماتور قدرت است که دفتر مرکزی آن در چین است و تمرکز تخصصی بر طراحی، مهندسی و تولید ترانسفورماتورهای قدرت نوع خشک و غوطه ور در روغن دارد. لوگائو که با مأموریت ارائه راه حل های برقی قابل اعتماد و با کیفیت بالا برای بازارهای داخلی و بین المللی تأسیس شده است، شهرت خود را بر اساس دقت فنی، نظم و انضباط تولید و خدمات مشتری محور ایجاد کرده است.
برخلاف مجموعههای متنوع تجهیزات الکتریکی، تمرکز انحصاری Lugao بر روی ترانسفورماتورهای قدرت، تخصص فنی عمیق، بهبود مستمر فرآیند و توجه مهندسی بینظیر را در مجموعه محصولات خود ممکن میسازد. این تخصص مستقیماً به کیفیت محصول، دانش برنامه و پشتیبانی پاسخگو از مشتری ترجمه می شود.
| دسته بندی محصولات | توضیحات |
| ترانسفورماتورهای رزین ریخته گری نوع خشک | طراحی رزین ریخته گری (CRT)، 25 کیلوولت آمپر تا 16000 کیلوولت آمپر، تا 35 کیلوولت اولیه، مطابق با IEC 60076-11 / GB/T 10228 |
| ترانسفورماتورهای VPI نوع خشک | طراحی آغشته به فشار خلاء، با پیچ باز برای کاربردهای داخلی با تهویه |
| ترانسفورماتورهای توزیع غوطه ور در روغن | 10 کیلوولت آمپر تا 10 مگاولت آمپر، 3.3 کیلوولت تا 35 کیلوولت، سری استاندارد S11/S13، گزینه های هسته آمورف کم تلفات |
| ترانسفورماتورهای قدرت غوطه ور در روغن | تا 50 MVA، کلاس 110 کیلوولت، برای کاربردهای برق پست و صنعتی |
| ترانسفورماتورهای سفارشی و ویژه | پیکربندی های مین، درجه دریایی، محیط با دمای بالا، مقاوم در برابر هارمونیک یا سایر پیکربندی های تخصصی |
تاسیسات تولیدی لوگائو مجهز به خطوط تولید هدفمند برای تولید ترانسفورماتورهای نوع خشک و غوطهور در روغن، از جمله ماشینهای سیمپیچ، تجهیزات برش هسته و انباشته، کورههای ریختهگری و پخت رزین، سیستمهای پردازش روغن و پر کردن خلاء، و یک آزمایشگاه جامع تست الکتریکی است. ساخت داخلی لمینیتهای هسته، سیمپیچها و مجموعههای مخزن کنترل کیفیت کامل و پاسخ سریع به نیازهای سفارشی را تضمین میکند.
سیستم مدیریت کیفیت لوگائو دارای گواهینامه ISO 9001:2015 است که فرآیندهای طراحی، تدارکات، ساخت، آزمایش و خدمات پس از فروش را پوشش می دهد. این شرکت دارای یک آزمایشگاه آزمایشی کاملاً مجهز است که قادر به انجام کلیه آزمایشات معمول و نوع مورد نیاز سری استاندارد IEC 60076 و GB است. دادههای آزمایشی بهصورت دیجیتالی ثبت شده و تا شماره سریال ترانسفورماتور منفرد قابل ردیابی است و از اسناد کامل محصول برای صادرات و الزامات راهاندازی پروژه پشتیبانی میکند.
ترانسفورماتورهای Lugao به پروژههایی در سراسر آسیای جنوب شرقی، خاورمیانه، آفریقا، اروپای شرقی و آمریکای لاتین عرضه شدهاند. تجربه پروژه بینالمللی شامل پستهای جمعآوری انرژیهای تجدیدپذیر، سیستمهای برق تاسیسات صنعتی، برنامههای برقرسانی زیرساختها و تاسیسات MV/LV ساختمانهای تجاری است. قابلیت صادرات لوگائو شامل انطباق با استانداردهای بین المللی مشخص شده توسط مشتری، محل اقامت بازرسی شخص ثالث و بسته های کامل اسناد صادراتی است.
ترانسفورماتورهای کاتالوگ استاندارد اکثر نیازهای کاربردی رایج را پوشش می دهند. با این حال، بخش قابل توجهی از پروژه های صنعتی، زیرساختی و تولید برق نیازمند ترانسفورماتورهایی هستند که از مشخصات کاتالوگ انحراف دارند. تیم مهندسی داخلی Lugao از سفارشیسازی کامل در تمامی پارامترهای کلیدی، از جمله توان نامی (kVA/MVA)، نسبت ولتاژ، گروه برداری، ولتاژ امپدانس، کلاس عایق، روش خنککننده، رتبه IP محفظه، نظارت بر دما، نوع تغییر دهنده شیر (DETC/OLTC) و ابعاد فیزیکی پشتیبانی میکند.
ترانسفورماتورهای صادراتی و تامین پروژه با یک بسته مستندات جامع شامل گواهینامه های آزمایشی (روتین و نوع)، نقشه های ابعادی، کتابچه راهنمای نصب و نگهداری، برنامه پلاک رتبه بندی، سوابق بازرسی کیفیت، گواهی مواد برای قطعات اولیه و گواهی انطباق تحویل داده می شوند.CE، CCC، یا گواهی شخص ثالث مشخص شده توسط مشتری).
لوگائو یک مدل عرضه مستقیم کارخانه را اجرا میکند و حاشیههای میانجی را حذف میکند و امکان قیمتگذاری رقابتی را در کنار دسترسی مستقیم به کارکردهای مهندسی، تولید و کیفیت فراهم میکند. مشتریان از ارتباط مستقیم با تیم های مهندسی و تولید، به روز رسانی شفاف پیشرفت تولید و توانایی تأثیرگذاری بر برنامه ریزی تولید برای پروژه های حساس به زمان سود می برند.
بسته به رتبه بندی، پیچیدگی و بارگذاری فعلی تولید، زمان تحویل استاندارد محصول از 4 تا 12 هفته متغیر است. ترانسفورماتورهای مهندسی شده سفارشی با مشخصات غیر استاندارد معمولاً 10 تا 18 هفته از ثبت سفارش تا ارسال نیاز دارند. Lugao یک برنامه ذخیره بافر برای رتبهبندی استاندارد با حجم بالا نگه میدارد، که امکان تحویل سریع برای نیازهای فوری را فراهم میکند.
تمام ترانسفورماتورهای Lugao برای حمل و نقل بین المللی بسته بندی می شوند، با جعبه های چوبی، بسته های رطوبت گیر جذب کننده رطوبت، فشار نیتروژن برای واحدهای غوطه ور در روغن در طول حمل و نقل و برچسب های نشانگر ضربه. گزینه های حمل و نقل شامل بار کامل کانتینری (FCL) حمل و نقل دریایی، یکپارچه سازی بار کمتر از کانتینر (LCL) و حمل و نقل هوایی برای محموله های فوری کوچک است. Lugao روابط خود را با حمل و نقل بار با تجربه در مسیرهای اصلی صادرات حفظ می کند.
تعهد لوگائو فراتر از تحویل محصول است. پشتیبانی فنی در سراسر مرحله نصب و راه اندازی، با راهنمایی مهندسی برای نصب ترانسفورماتور، بررسی پر کردن روغن و راه اندازی، توصیه های تنظیم رله حفاظتی، و تجزیه و تحلیل اولیه گاز محلول (DGA) برای واحدهای غوطه ور در روغن در دسترس است. پوشش گارانتی و در دسترس بودن قطعات یدکی بخشی از بسته عرضه استاندارد است.
ادغام حسگرهای دیجیتال، رابط های ارتباطی و تجزیه و تحلیل داده ها در ترانسفورماتورهای قدرت نشان دهنده یک تحول اساسی در مدیریت دارایی شبکه است. ترانسفورماتورهای هوشمند مجهز به نظارت مداوم دمای روغن، دمای سیم پیچ، سطوح گاز محلول، فعالیت تخلیه جزئی، پارامترهای کیفیت روغن و جریان بار هستند. دادهها از طریق پروتکلهای IEC 61850 یا IoT به پلتفرمهای مدیریت دارایی منتقل میشوند و الگوریتمهای تعمیر و نگهداری پیشبینیکننده را قادر میسازند تا عیبهای در حال توسعه را هفتهها یا ماهها قبل از شکست شناسایی کنند. مانیتورینگ دیجیتال به طور چشمگیری خطر خرابی های غیرمنتظره را کاهش می دهد، عمر سرویس ترانسفورماتور را با جلوگیری از بارگذاری یا فشار بیش از حد افزایش می دهد و فواصل نگهداری را بهینه می کند. بازار ترانسفورماتور شاهد پذیرش سریع نظارت هوشمند است، به ویژه برای دارایی های شبکه حیاتی و برای ناوگان هایی که نظارت از راه دور متمرکز می تواند جایگزین بازرسی های دستی مکرر شود.
عایق ترانسفورماتور معمولی - کاغذ کرافت آغشته به روغن و روغن معدنی - دارای حداکثر درجه حرارت مداوم 98 درجه سانتیگراد (هات اسپات) است. کاغذ ارتقا یافته حرارتی این دمای را تا حدود 110 درجه سانتیگراد افزایش می دهد، در حالی که سیستم های عایق پلی آمید (آرامید) می توانند در دمای 140 درجه سانتیگراد یا بالاتر کار کنند. سیستمهای عایق در دمای بالا، ترانسفورماتورها را قادر میسازند تا در سطوح بالاتر برای اندازه فیزیکی معین بارگذاری شوند، هزینه سرمایه در هر MVA کاهش مییابد، یا در دمای پایینتر برای همان درجه کار میکنند، و به طور قابل توجهی عمر عایق را افزایش میدهند.
آلیاژهای فلزی آمورف که با خاموش کردن سریع فولاد مذاب تولید میشوند، ساختار اتمی نامنظمی را نشان میدهند که به طور چشمگیری تلفات مغناطیسی را در مقایسه با فولاد سیلیکونی دانهگرا کاهش میدهد. ترانسفورماتورهای توزیع هسته آمورف تلفات بدون بار را 70 تا 80 درصد کمتر از طرحهای معمولی میکنند و یک مزیت راندمان انرژی قانعکننده را ارائه میدهند. از آنجایی که هزینه تفاضلی بین هستههای آمورف و هستههای معمولی کاهش مییابد و با سختتر شدن مقررات بهرهوری انرژی، ترانسفورماتورهای هسته آمورف در حال به دست آوردن سهم بازار در کاربردهای توزیع در سراسر جهان هستند.
برنامههای تحقیق و توسعه در دانشگاهها، آزمایشگاههای ملی و تولیدکنندگان پیشرو در حال پیشرفت مفهوم ترانسفورماتور حالت جامد (SST) است که ترانسفورماتور مغناطیسی فرکانس پایین معمولی را با مرحله تبدیل الکترونیکی توان فرکانس بالا جایگزین میکند. SST ها جداسازی گالوانیکی، جریان برق دو طرفه، تبدیل ولتاژ و فرکانس قابل کنترل و جبران توان راکتیو را در یک دستگاه ارائه می دهند. در حالی که هنوز به صورت تجاری در مقیاس ابزار مستقر نشده اند، SST ها علاقه تحقیقاتی شدیدی را برای کاربردهایی از جمله ریزشبکه های LVDC، شارژ EV، و اتصال متقابل شبکه AC/DC انعطاف پذیر به خود جلب می کنند.
صنعت انرژی بادی فراساحلی باعث افزایش تقاضا برای ترانسفورماتورهایی می شود که قادر به کار در محیط های شدید دریایی هستند، از جمله مقاومت در برابر پاشش نمک، ردپای فشرده برای نصب ناسل و سکو، افزایش مقاومت لرزه ای، و در برخی طرح های مفهومی، عملیات کامل زیر دریا در اعماق بیش از 1000 متر. فناوری ترانسفورماتور زیر دریا یک منطقه فعال توسعه است که توسط پردازش نفت و گاز در آبهای عمیق و انرژی باد دریایی هدایت می شود.
ترانسفورماتورهای قدرت یک فناوری ضروری است که زیربنای تمدن برق مدرن است. قابلیت اطمینان، کارایی و طول عمر آنها مستقیماً بر اقتصاد و پایداری سیستم های قدرت در سراسر جهان تأثیر می گذارد. انتخاب بین فناوری نوع خشک و غوطهور در روغن باینری نیست، بلکه وابسته به زمینه است و بر اساس سطح ولتاژ، رتبهبندی توان، محیط نصب، الزامات ایمنی آتشسوزی، فلسفه نگهداری و اهداف هزینه چرخه عمر هدایت میشود. بازار جهانی ترانسفورماتورهای قدرت به دلیل ادغام انرژی های تجدیدپذیر، شهرنشینی، رشد صنعتی و نوسازی شبکه به گسترش خود ادامه می دهد. تولیدکنندگان مستقر در چین، از جمله شرکتهای تخصصی مانند Lugao Power Co., Ltd.، نقش مهمی را در برآورده کردن این تقاضا ایفا میکنند و محصولات سازگار بینالمللی را با قیمتهای رقابتی با بهبود سطوح پیچیدگی مهندسی و تضمین کیفیت ارائه میکنند.
برای تیمهای تدارکاتی که تامینکنندگان ترانسفورماتور را ارزیابی میکنند، شرکت Lugao Power یک پیشنهاد قانعکننده ارائه میکند: تمرکز انحصاری بر ترانسفورماتورهای قدرت، قابلیت مهندسی عمیق در خطوط تولید خشک و غوطهور در روغن، انطباق دقیق با استانداردهای بینالمللی، عرضه مستقیم کارخانه با اسناد و مدارک با کیفیت شفاف، و سابقه تحویل موفق پروژه بینالمللی. ترکیبی از شایستگی فنی، تعهد کیفیت و قیمت رقابتی Lugao، آن را به شریکی قوی برای پروژهها در طیف وسیعی از صنایع و مناطق جغرافیایی تبدیل میکند.
