بازوجعبه کلید فلزی AC قابل جابجایینقش مهمی در سیستم های توزیع برق ولتاژ متوسط ایفا می کند. این راهحل تابلو برق پیشرفته که برای ایمنی، انعطافپذیری و کارایی عملیاتی طراحی شده است، دارای محفظههای مجزا، قطعکنندههای مدار قابل برداشت و حفاظت مقاوم در برابر قوس است. در این راهنمای جامع، ساختار، پارامترهای فنی، سناریوهای کاربردی، مزایا، الزامات نصب، استراتژیهای تعمیر و نگهداری و دستورالعملهای انتخاب را بررسی میکنیم. این مقاله همچنین چگونگی را برجسته می کندلوگائو پاورسیستم های تابلو برق قابل اعتماد و مطابق با استانداردها را متناسب با نیازهای صنعتی و تاسیساتی جهانی ارائه می دهد.

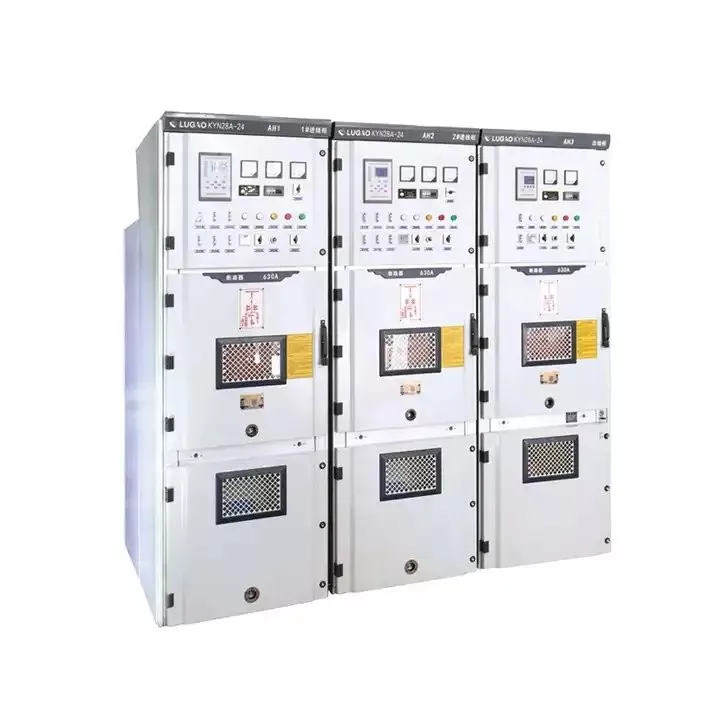

گیربکس فلزی AC قابل جابجایی زرهی نوعی سیستم تابلو برق فشار متوسط است که با ساختاری کاملاً فلزی و واحدهای عملکردی قابل برداشت (جداشدنی) طراحی شده است. معمولاً در سیستم های برق متناوب 3.6-40.5kV برای دریافت، توزیع، کنترل و حفاظت از انرژی الکتریکی استفاده می شود.
ساختار «زرهدار» به این معنی است که محفظههای داخلی توسط پارتیشنهای فلزی زمیندار از هم جدا میشوند، که ایمنی را افزایش داده و از انتشار خطا جلوگیری میکند. ویژگی "قابل جابجایی" یا "قابل برداشت" به واحد قطع کننده مدار اشاره دارد که می تواند به طور ایمن بین موقعیت های سرویس، تست و قطع شده جابجا شود.
با افزایش تقاضا برای ایمنی الکتریکی، تداوم عملیاتی و مدیریت هوشمند شبکه، سیستم های سوئیچ باز سنتی دیگر کافی نیستند. پست های مدرن و کارخانه های صنعتی نیاز به:
تابلو برق محصور فلزی متحرک زرهی این الزامات را با یکپارچه سازی سیستم های مکانیکی به هم قفل، عایق با روکش فلزی و شکن های قابل برداشت برطرف می کند.
یک تابلوی تعویض زرهی استاندارد از چندین محفظه جدا شده تشکیل شده است:
| محفظه | تابع |
|---|---|
| محفظه اتوبوس | شینه های اصلی خانه ها و شینه های شاخه ای |
| محفظه قطع کننده مدار | دارای مدارشکن خلاء قابل برداشت |
| محفظه کابل | اتصال برای کابل های ورودی/خروجی |
| محفظه کنترل | رله های حفاظتی، متر، دستگاه های کنترل |
این طراحی امکان تعمیر و نگهداری ایمن را بدون خاموش شدن کامل سیستم فراهم می کند.
مکانیسم های اینترلاک متعدد از عملیات ناامن جلوگیری می کند، مانند:
پارامترهای فنی معمولی عبارتند از:
| پارامتر | ارزش معمولی |
|---|---|
| ولتاژ نامی | 3.6kV - 40.5kV |
| جریان رتبه بندی شده | 630A – 3150A |
| جریان قطعی نامی اتصال کوتاه | 20kA - 40kA |
| سطح حفاظت | IP4X (محفظه) |
| استانداردها | IEC 62271-200 / GB/T 3906 |
رعایت استانداردهای بین المللی ایمنی، هماهنگی عایق و مهار خطای قوس را تضمین می کند.
فناوری قطع کننده مدار خلاء ارائه می دهد:
طراحی پانل مدولار امکان گسترش آسان سیستم را برای رشد بار در آینده فراهم می کند.
در محیط های پر بار و جریان با خطای زیاد، تابلو برق متحرک زرهی به طور قابل توجهی پایداری سیستم را بهبود می بخشد.
تعمیر و نگهداری مناسب می تواند عمر مفید را بیش از 20 تا 30 سال در شرایط عملیاتی عادی افزایش دهد.
انتخاب تابلو برق زرهی قابل جابجایی فلزی محصور شده زرهی مستلزم ارزیابی موارد زیر است:
لوگائو پاورراه حل های مهندسی سفارشی را بر اساس مشخصات پروژه ارائه می دهد و از انطباق با استانداردهای IEC و الزامات خاص مشتری اطمینان می دهد.
تابلو برق با روکش فلزی دارای پارتیشنهای فلزی کاملاً زمینی بین تمام محفظهها است، در حالی که تابلو برق محصور شده فلزی ممکن است جداسازی کامل نداشته باشد.
انواع قابل برداشت امکان تعمیر و نگهداری سریعتر و کاهش زمان از کار افتادگی را فراهم می کند و کارایی عملیاتی را بهبود می بخشد.
برای زیرساخت های حیاتی و محیط های با اتصال کوتاه بالا، سازه های مقاوم در برابر قوس به طور قابل توجهی ایمنی پرسنل را افزایش می دهند.
با نگهداری مناسب، عمر سرویس معمولاً بیش از 20 سال است.
دنده سوئیچ فلزی AC قابل جابجایی زرهی نشان دهنده تکامل سیستم های توزیع ولتاژ متوسط است. ساختار زرهی، طراحی شکن قابل برداشت، مکانیزم های پیشرفته در هم قفل شدن، و مطابقت با استانداردهای بین المللی، آن را به انتخابی مطمئن و مطمئن برای پست های مدرن و سیستم های برق صنعتی تبدیل کرده است.
با پیچیدهتر شدن زیرساختهای انرژی جهانی و افزایش الزامات قابلیت اطمینان، انتخاب یک سازنده قابل اعتماد ضروری است.لوگائو پاورمتعهد به ارائه راهحلهای تابلو برق با کارایی بالا و مطابق با استانداردهای متناسب با نیازهای پروژههای مختلف در سراسر جهان است.
