آزمایشات ترانسفورماتورها چیست؟

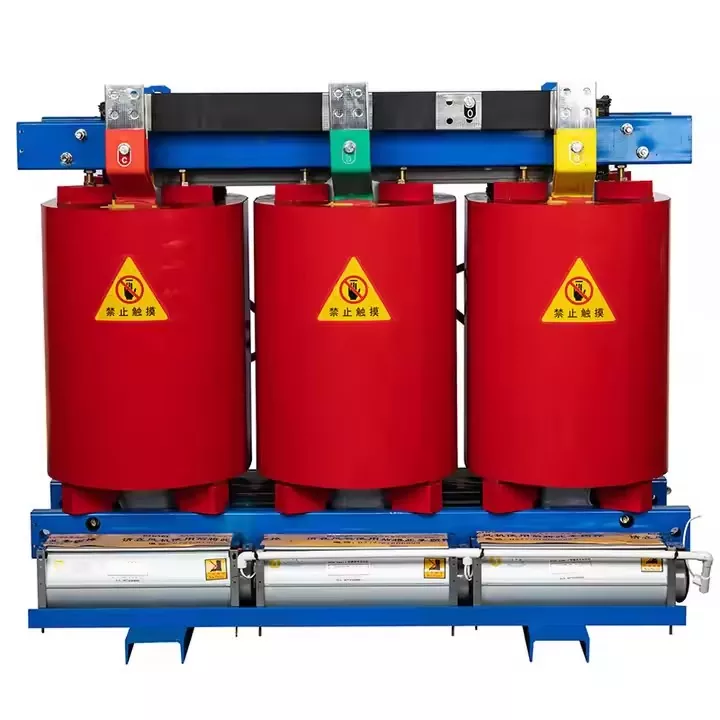

لوگائوترانسفورماتورهاتجهیزات اصلی در سیستم های قدرت هستند. یک سیستم آزمایش جامع برای تأیید کیفیت و عملکرد ترانسفورماتور اساسی است. این همه مراحل از ساخت تا راه اندازی را پوشش می دهد. آزمایش معمولاً از استانداردهای بین المللی و همچنین استانداردهای محلی پیروی می کند. این تست‌ها عمدتاً به سه دسته تقسیم می‌شوند: تست‌های معمولی که برای بررسی عملکرد پایه استفاده می‌شوند. تست های نوع، مورد استفاده برای بررسی طرح کلی؛ و تست های ویژه که برای برآورده کردن الزامات اضافی استفاده می شود.

I. آزمون های روتین

تست‌های معمول، بررسی‌های کیفی روی هر ترانسفورماتور هستند. هر ترانسفورماتور تحت آزمایشات روتین قرار می گیرد. هدف تأیید این است که عملکرد پایه با الزامات طراحی مطابقت دارد.

● تست رابطه بردار نسبت چرخش و ولتاژ

نسبت چرخش و تست رابطه بردار ولتاژ برای بررسی نسبت چرخش هر سیم پیچ استفاده می شود. همچنین پیکربندی توالی فاز، یعنی گروه اتصال را بررسی می کند. کارگران از پل نسبت چرخش برای آزمایش استفاده می کنند. آنها ولتاژ سه فاز یا تک فاز را به سمت ولتاژ پایین اعمال می کنند و سپس ولتاژ را در پایانه های جانبی فشار قوی اندازه گیری می کنند. زوایای فاز نیز مورد تجزیه و تحلیل قرار می گیرد.

● تست مقاومت DC سیم پیچ

تست های مقاومت سیم پیچ DC برای بررسی اتصالات سیم، لحیم کاری و کنتاکت های تغییر دهنده شیر استفاده می شود. داده های اولیه را برای محاسبات افزایش دما و تشخیص خطا ارائه می دهد. این کار را می توان با میکرواهم متر یا تستر مقاومت DC انجام داد. اندازه گیری ها در هر موقعیت شیر ​​انجام می شود. نتایج برای مقایسه منصفانه به همان مقدار دما تبدیل می شوند.

● تست ولتاژ امپدانس و تلفات بار

آزمایش ولتاژ امپدانس و تلفات بار امپدانس اتصال کوتاه را اندازه گیری می کند. همچنین تلفات بار ناشی از مقاومت سیم پیچ و اثرات سرگردان را ردیابی می کند. این آزمایش در جریان نامی انجام می شود. این اطلاعات به تخمین هزینه های جریان اتصال کوتاه و عملیات سیستم کمک می کند. روش کار به شرح زیر است: یک سیم پیچ اتصال کوتاه (معمولاً سیم پیچ ولتاژ پایین). ولتاژ کمتری را به سیم پیچ دیگر اعمال کنید. به آرامی جریان را به مقدار نامی افزایش دهید. مقدار ولتاژ را در این نقطه به عنوان ولتاژ امپدانس ثبت کنید. همزمان مقدار توان را به عنوان تلفات بار ثبت کنید.

● تست جریان بدون بار و تلفات بدون بار

آزمایش جریان بدون بار و جریان بدون بار، ویژگی های مغناطیسی هسته را بررسی می کند. این شامل افت هیسترزیس و تلفات جریان گردابی در ولتاژ و فرکانس نامی است. کیفیت ساخت هسته و کیفیت ورق های فولادی سیلیکونی را ارزیابی می کند. ولتاژ نامی را روی یک سیم پیچ اعمال کنید. سیم پیچ دیگر را باز نگه دارید. توان ورودی را برای اندازه گیری تلفات بدون بار اندازه گیری کنید. به طور همزمان جریان بدون بار را بررسی کنید.

اندازه گیری سطح صدا و فرکانس توان خارجی تست ولتاژ مقاومت

تست های مقاومت عایق و نسبت جذب برای ارزیابی عملکرد عایق اصلی بین سیم پیچ ها از جمله عایق به زمین استفاده می شود. علاوه بر این، می تواند رطوبت یا آلودگی در مواد عایق را تشخیص دهد. تسترهای مقاومت عایق مانند مگاهم متر یا تسترهای مبتنی بر تریستور می توانند این آزمایش را انجام دهند. مقاومت در نقاط زمانی تعیین شده (مثلاً 15 ثانیه و 60 ثانیه) اندازه گیری می شود. نتیجه اندازه گیری نسبت جذب نامیده می شود که نشان دهنده خشکی ماده عایق است.

● تست ولتاژ مقاومت فرکانس برق

تست ولتاژ مقاومت فرکانس قدرت برای بررسی استحکام کوتاه مدت ماده عایق اصلی استفاده می شود. این آزمایش تحت ولتاژ فرکانس توان انجام می شود و هدف آن بررسی عملکرد کلی مواد عایق است. در طول آزمایش، ولتاژ AC بسیار بالاتر از مقدار نامی اعمال می شود. به عنوان مثال، 85 کیلوولت به مدت یک دقیقه به یک دستگاه 35 کیلوولت اعمال می شود. محل تست می تواند بین سیم پیچ و زمین یا در هر دو انتهای سیم پیچ باشد. اگر خرابی یا فلاش اور رخ ندهد، آزمون 合格 (واجد شرایط) در نظر گرفته می شود.

● تست ولتاژ القایی و تخلیه جزئی

آزمایش های ولتاژ القایی و تخلیه جزئی برای بررسی عملکرد عایق بین پیچ ها، لایه ها و فازها در سیم پیچ استفاده می شود. این می تواند سطوح تخلیه جزئی داخلی را تحت ولتاژ بالا تشخیص دهد. فرکانس تست باید به 100 تا 250 هرتز افزایش یابد تا از اشباع هسته جلوگیری شود. در تست القایی، دو برابر ولتاژ نامی در سراسر سیم پیچ اعمال می شود. یک آشکارساز تخلیه جزئی به طور همزمان استفاده می شود. سطح تخلیه کنترل می شود. سطح تخلیه معمولاً باید زیر 500 pC یا حتی کمتر نگه داشته شود.

II. تست نوع

تست نوع یک بررسی جامع را بر روی یک واحد نمونه از مدل فراهم می کند. آنها نشان می دهند که طراحی می تواند در برابر تمام شرایط عملیاتی برنامه ریزی شده مقاومت کند.

● تست افزایش دما تست افزایش دما تایید می کند که افزایش دمای سیم پیچ، روغن و هسته در محدوده باقی می ماند. این آزمایش تحت بار نامی برای تأیید پایداری حرارتی طولانی مدت انجام می شود. تلفات جریان نامی در سیم پیچ با استفاده از روش اتصال کوتاه ایجاد می شود. این یک شرایط بار را شبیه سازی می کند. فرآیند گرمایش تا رسیدن به تعادل ادامه می یابد و معمولاً چندین ساعت طول می کشد. دمای روغن به طور مستقیم اندازه گیری می شود. میانگین افزایش دمای سیم پیچ با استفاده از روش مقاومت محاسبه می شود.

● تست ضربه رعد و برق تست ضربه صاعقه تاثیر اضافه ولتاژ صاعقه بر روی عایق را شبیه سازی می کند. توانایی دستگاه را برای مقاومت در برابر استرس ناگهانی ولتاژ بالا آزمایش می کند. یک موج رعد و برق استاندارد با استفاده از یک مولد ضربه اعمال می شود. این نوسانات 1.2 وات، تقریبا 50 میکروثانیه طول می کشد. از موج های تمام موج و قطع کننده برای ضربه زدن به پایانه های سیم پیچ استفاده می شود. تغییرات شکل موج برای تشخیص هرگونه آسیب عایق ثبت می شود.

اندازه گیری سطح صدا و فرکانس توان خارجی تست ولتاژ مقاومت

تست ولتاژ مقاومت فرکانس توان خارجی بر روی اجزای خارجی متمرکز است. این شامل بوش ها و اتصال زمین سیم پیچ با ولتاژ بالا می باشد. آزمایش در شرایط هوای مرطوب یا آلوده انجام می شود. در یک محیط هوای آزاد، ولتاژ فرکانس توان بالا بین قطعات برق و زمین اعمال می شود.

III. تست های ویژه

تست‌های ویژه‌ای را می‌توان برای بازرسی‌های عمیق‌تر بر اساس نیاز کاربر یا تنظیمات خاص انجام داد. این آزمایشات با توجه به شرایط یا شرایط خاص تکمیلی هستند.

● تست مقاومت DC سیم پیچ

اندازه گیری سطح صدا برای ردیابی نویز در حین عملیات بدون بار و بارگذاری استفاده می شود. برای مکان های حساس به صدا مانند مناطق شهری یا مسکونی ایده آل است.

●تست قابلیت مقاومت در برابر اتصال کوتاه

تست قابلیت مقاومت در برابر اتصال کوتاه برای تأیید استحکام مکانیکی و انعطاف‌پذیری سازه استفاده می‌شود. این نیرو در برابر نیروهای الکترومغناطیسی عظیمی که در اثر خرابی های ناگهانی ایجاد می شود مقاومت می کند. در آزمایشگاه یا مرکز صدور گواهینامه، یک ولتاژ در یک طرف آزمایش اتصال کوتاه اعمال می شود. جریان اتصال کوتاه در طرف دیگر اعمال می شود. جریان به ده ها برابر مقدار نامی می رسد. آزمون برای مدت زمان مشخصی مانند دو ثانیه برگزار می شود. ● اندازه گیری امپدانس توالی صفر: اندازه گیری امپدانس دنباله صفر داده هایی را برای حفاظت از خطای زمین شبکه فراهم می کند. همچنین به محاسبات پایداری کمک می کند.

● تحلیل پاسخ فرکانس

تجزیه و تحلیل پاسخ فرکانس منحنی های مشخصه سیم پیچی را ایجاد می کند. این می تواند تغییرات مکانیکی پنهان مانند جابجایی یا شل شدن را پس از حمل و نقل یا استفاده تشخیص دهد.

همه این تست‌ها از دستورالعمل‌های دقیق پیروی می‌کنند و این سیستم سلسله مراتبی از اجزا تا واحد کامل را بازرسی می‌کند. در حین ساخت عیوب را از بین می برد. اطلاعات عملکرد را قبل از راه اندازی در اختیار کاربر قرار می دهد. این یک معیار برای بازرسی و نگهداری مستمر تعیین می کند. این رویکرد قابلیت اطمینان را مدیریت می کندترانسفورماتوردر کل چرخه عمر آن
