با پیچیده شدن روزافزون شبکه های توزیع برق، تاسیسات برق و تاسیسات صنعتی به تجهیزاتی نیاز دارند که قابلیت اطمینان، ایمنی، فشرده بودن و عملیات بدون نیاز به تعمیر و نگهداری را ارائه دهد. راولتاژ متوسط SF6 حلقه الکتریکی مهر و موم شده کاملاً عایق بندی شده واحد اصلی کلید جمع و جوربه دلیل عملکرد عالی عایق، حفاظت از محیط زیست، ایمنی عملیاتی و عمر طولانی، به عنوان یک راه حل پیشرو برای سیستم های توزیع ولتاژ متوسط مدرن ظاهر شده است.
لوگائو پاورپیشرفته را فراهم می کندولتاژ متوسط SF6 حلقه الکتریکی مهر و موم شده کاملاً عایق بندی شده واحد اصلی کلید جمع و جورراه حل های طراحی شده برای پست های شهری، کارخانه های صنعتی، پروژه های انرژی های تجدیدپذیر، مجتمع های تجاری و شبکه های توزیع آب و برق. این سیستم های سوئیچگیر جمع و جور به بهبود قابلیت اطمینان نیرو کمک می کنند و در عین حال فضای نصب و هزینه های نگهداری را کاهش می دهند.
در این مقاله، نحوه عملکرد واحدهای اصلی حلقه عایق SF6، مزایا، ویژگیهای فنی، کاربردها، معیارهای انتخاب و چرایی تبدیل شدن آنها به یک جزء ضروری در زیرساختهای الکتریکی مدرن را بررسی میکنیم.

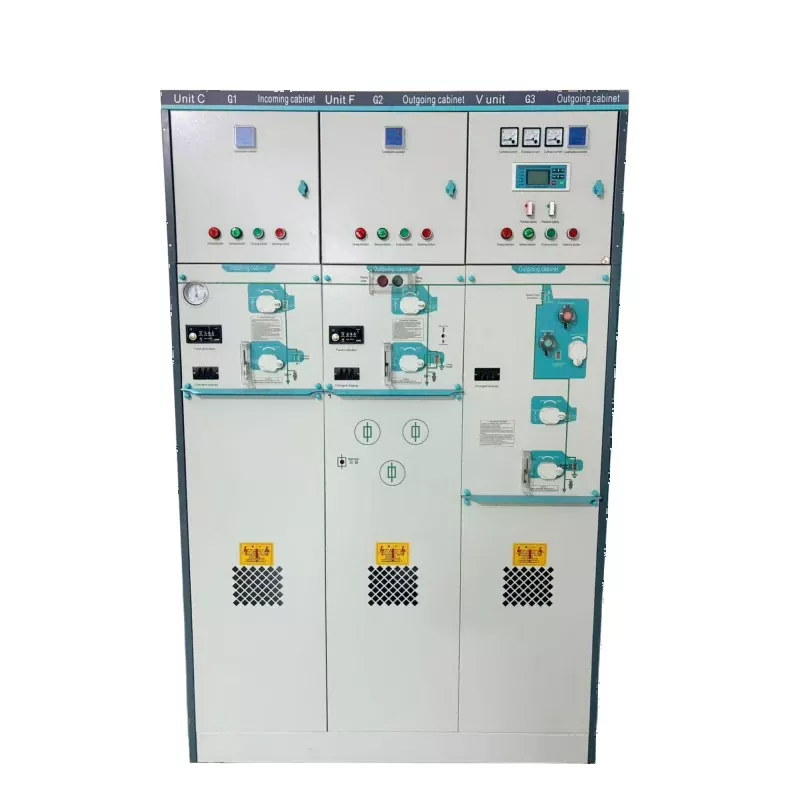

یک حلقه برق مهر و موم شده با ولتاژ متوسط SF6 کاملاً عایق بندی شده واحد اصلی سوئیچگیر فشرده یک دستگاه توزیع ولتاژ متوسط است که در کارخانه مونتاژ شده است که برای کنترل ایمن، محافظت و جداسازی مدارهای الکتریکی در شبکه های توزیع برق طراحی شده است.
این سیستم از گاز هگزا فلوراید گوگرد (SF6) به عنوان یک محیط عایق و محیط خاموش کننده قوس استفاده می کند. تمام اجزای زنده در یک مخزن فولادی ضد زنگ محصور شده اند و از تجهیزات داخلی در برابر رطوبت، گرد و غبار، آلودگی، اسپری نمک و سایر آلاینده های محیطی محافظت می کنند.
واحدهای اصلی حلقه (RMU) به طور گسترده در موارد زیر مستقر هستند:
ولتاژ متوسط SF6 حلقه الکتریکی مهر و موم شده کاملاً عایق بندی شده واحد اصلی کلید جمع و جورسیستم ها توزیع برق بسیار قابل اعتمادی را ارائه می دهند و در عین حال ردپای نصب را به میزان قابل توجهی کاهش می دهند.
اصل عملکرد یک RMU عایق شده با SF6 حول حفظ توزیع برق بدون وقفه و در عین حال امکان جداسازی خطا و حفاظت از مدار می چرخد.
در شرایط عملیاتی عادی، الکتریسیته از طریق فیدرهای متصل به هم که در یک پیکربندی حلقه چیده شده اند، جریان می یابد. اگر یک خطا در یک بخش رخ دهد، تابلو برق می تواند به سرعت بخش معیوب را جدا کند و در عین حال منبع تغذیه بخش های آسیب دیده را حفظ کند.
محفظه گاز SF6 مهر و موم شده دو عملکرد مهم را انجام می دهد:
این طراحی به طور چشمگیری قابلیت اطمینان عملیاتی و ایمنی پرسنل را افزایش می دهد.
یک RMU کاملاً عایق شده مدرن معمولاً از چندین جزء یکپارچه تشکیل شده است:
| جزء | تابع |
|---|---|
| سوئیچ شکست بار | عملیات سوئیچینگ را در شرایط بار انجام می دهد |
| مدار شکن | وقفه و محافظت از خطا را فراهم می کند |
| مخزن گاز SF6 | عایق و رفع قوس را فراهم می کند |
| سیستم شینه | قدرت را بین محفظه ها انتقال می دهد |
| محفظه های کابل | فیدرهای ورودی و خروجی را وصل کنید |
| رله های حفاظتی | تشخیص شرایط عملیاتی غیرعادی |
| کلید ارتینگ | عملیات تعمیر و نگهداری ایمن را تضمین می کند |
| واحد کنترل | عملیات محلی و از راه دور را فعال می کند |
این اجزا با هم یک راه حل توزیع ولتاژ متوسط فشرده و در عین حال بسیار کارآمد ایجاد می کنند.
طراحی مهر و موم شده از تأثیر آلودگی محیطی بر اجزای الکتریکی حیاتی جلوگیری می کند. در نتیجه، عملکرد تجهیزات حتی در شرایط عملیاتی سخت ثابت می ماند.
در مقایسه با سیستمهای سوئیچگیر سنتی، RMUهای SF6 به فضای نصب بسیار کمتری نیاز دارند که آنها را برای مناطق شهری پرجمعیت ایدهآل میکند.
قطعات زنده کاملا محصور شده خطرات تماس تصادفی را از بین می برد و ایمنی اپراتور را بهبود می بخشد.
از آنجایی که تمام اجزای اولیه در داخل محفظه عایق گاز آب بندی می شوند، فواصل نگهداری بسیار کاهش می یابد.
گاز SF6 دارای خواص عایق عالی است که طراحی تجهیزات فشرده را بدون به خطر انداختن عملکرد الکتریکی امکان پذیر می کند.
RMU های با کیفیت می توانند به طور قابل اعتماد برای بیش از 30 سال تحت شرایط مناسب کار کنند.
طراحی مخزن مهر و موم شده به طور موثر از تجهیزات در برابر موارد زیر محافظت می کند:
اگرچه مشخصات بسته به نیاز پروژه متفاوت است، جدول زیر پارامترهای رایج موجود در واحدهای اصلی حلقه SF6 مدرن را نشان می دهد.
| پارامتر | ارزش معمولی |
|---|---|
| ولتاژ نامی | 12 کیلو ولت / 24 کیلو ولت / 36 کیلو ولت |
| فرکانس رتبه بندی شده | 50 هرتز / 60 هرتز |
| جریان رتبه بندی شده | 630A - 1250A |
| جریان قطع اتصال کوتاه | 20kA - 31.5kA |
| محیط عایق | گاز SF6 |
| سطح حفاظت | IP67 یا بالاتر |
| زندگی مکانیکی | 5000 - 10000 عملیات |
| دمای عملیاتی | -40 درجه سانتیگراد تا +55 درجه سانتیگراد |
تطبیق پذیری حلقه برقی مهر و موم شده با ولتاژ متوسط SF6 کاملاً عایق شده، آن را برای صنایع متعدد مناسب می کند.
تاسیسات شهری برای بهبود قابلیت اطمینان شبکه و در عین حال به حداقل رساندن استفاده از زمین به RMU ها متکی هستند.
کارخانجات تولیدی برای جلوگیری از وقفه در تولید نیاز به توزیع پایدار برق دارند.
مزارع خورشیدی و نیروگاه های بادی از RMU برای اتصال دارایی های تولید به شبکه های ولتاژ متوسط استفاده می کنند.
مراکز خرید، برجهای اداری و توسعههای با کاربری مختلط از نصب تابلو برق فشرده بهره میبرند.
راهآهنها، فرودگاهها، بنادر و سیستمهای مترو به توزیع برق با ولتاژ متوسط بسیار قابل اعتماد نیاز دارند.
امکانات حیاتی ماموریت به تحویل برق بدون وقفه بستگی دارد و RMU ها را به یک انتخاب ایده آل تبدیل می کند.
| ویژگی | SF6 RMU | کلید عایق هوا |
|---|---|---|
| فضای نصب | بسیار فشرده | رد پای بزرگ |
| مقاومت محیطی | عالی | متوسط |
| فرکانس تعمیر و نگهداری | کم | بالاتر |
| ایمنی عملیاتی | بالا | متوسط |
| قابلیت اطمینان | عالی | خوب |
| امید به زندگی | 30+ سال | 20-25 سال |
| مناسب برای محیط های خشن | برجسته | محدود |
برای پروژههایی که قابلیت اطمینان، ایمنی و بهینهسازی فضا در اولویت هستند، RMUهای عایقشده با SF6 اغلب ارزش بلندمدت برتری را ارائه میکنند.
انتخاب پیکربندی مناسب تابلو برق مستلزم ارزیابی چندین فاکتور مهم است.
سیستمی را انتخاب کنید که با ولتاژ عملیاتی شبکه توزیع مطابقت داشته باشد.
اطمینان حاصل کنید که RMU می تواند هم تقاضای فعلی و هم رشد بار آینده را مدیریت کند.
بررسی کنید رتبهبندیهای اتصال کوتاه مطابق با الزامات ابزار محلی است.
رطوبت، دما، ارتفاع و سطوح آلودگی را ارزیابی کنید.
نظارت از راه دور و الزامات یکپارچه سازی شبکه هوشمند را در نظر بگیرید.
در صورت امکان با انتخاب تنظیمات مدولار، نصب را در آینده ثابت کنید.
بخش زیرساخت های الکتریکی جهانی به سرعت به سمت شبکه های توزیع هوشمندتر و انعطاف پذیرتر در حال تکامل است.
روندهای نوظهور عبارتند از:
تولیدکنندگانی مانند Lugao Power به سرمایهگذاری در فناوریهای نوآورانه تابلو برق برای پشتیبانی از سیستمهای قدرت نسل بعدی در سراسر جهان ادامه میدهند.
یک واحد اصلی حلقه SF6 برای توزیع ایمن، کنترل و محافظت از شبکه های الکتریکی با ولتاژ متوسط طراحی شده است و در عین حال از تداوم برق قابل اطمینان اطمینان حاصل می کند.
گاز SF6 استحکام عایق عالی و قابلیتهای خاموش کردن قوس را ارائه میدهد و طراحیهای جمع و جور و بسیار قابل اعتماد تابلو برق را ممکن میسازد.
RMUهای با کیفیت بالا معمولاً در صورت نصب و کارکرد صحیح، عمر مفیدی بیش از 30 سال دارند.
بله. ساختار مهر و موم شده آنها باعث می شود در برابر آب و هوا، رطوبت، گرد و غبار و آلودگی بسیار مقاوم باشند.
کاملا. RMU های مدرن از نظارت از راه دور، اتوماسیون، پروتکل های ارتباطی و عملکردهای مدیریت شبکه هوشمند پشتیبانی می کنند.
تاسیسات، تاسیسات صنعتی، پروژههای انرژی تجدیدپذیر، سیستمهای حمل و نقل، ساختمانهای تجاری و مراکز داده، همه از این راهحلهای تابلو برق استفاده میکنند.
تقاضای فزاینده برای زیرساختهای الکتریکی قابل اعتماد، فشرده و کارآمد از نظر تعمیر و نگهداری همچنان منجر به پذیرش آن میشودولتاژ متوسط SF6 حلقه الکتریکی مهر و موم شده کاملاً عایق بندی شده واحد اصلی کلید جمع و جور. طراحی کاملاً مهر و موم شده، عملکرد عایق فوق العاده، ایمنی عملیاتی و سازگاری با کاربردهای مختلف، آن را به یکی از موثرترین راه حل ها برای شبکه های توزیع برق متوسط ولتاژ مدرن تبدیل کرده است.
این RMUهای پیشرفته چه در پستهای برق، تأسیسات صنعتی، پروژههای انرژی تجدیدپذیر، توسعههای تجاری یا برنامههای شبکه هوشمند مستقر شوند، به بهبود قابلیت اطمینان سیستم و کاهش هزینههای چرخه عمر و نیاز به فضای نصب کمک میکنند.
برای پروژه بعدی خود به دنبال یک حلقه برق مهر و موم شده با ولتاژ متوسط SF6 کاملاً عایق شده هستید؟تیم مهندسی درلوگائو پاورآماده است تا به شما در انتخاب پیکربندی ایده آل بر اساس سطح ولتاژ، نیازهای شبکه، شرایط محیطی و برنامه های توسعه آینده کمک کند.با ما تماس بگیریدامروز برای بحث در مورد نیازهای پروژه خود، دریافت راهنمایی فنی متخصص، و به دست آوردن یک راه حل سفارشی که عملکرد، ایمنی و ارزش طولانی مدت ارائه می دهد.
