انتخاب تابلو برق فشار قوی تنها یک تصمیم خرید نیست. این یک تصمیم بلند مدت ایمنی، قابلیت اطمینان، تعمیر و نگهداری و ریسک پروژه است. بسیاری از خریداران ابتدا قیمت را مقایسه می کنند، اما هزینه واقعی کابینت اشتباه معمولاً بعداً از طریق گرم شدن بیش از حد، خاموش شدن مزاحم، تعمیر و نگهداری تاخیری، فضای محدود گسترش، هماهنگی حفاظتی ناپایدار، یا خاموش شدن که بر تولید تأثیر می گذارد، ظاهر می شود. این مقاله نحوه ارزیابی را توضیح می دهد کلید ولتاژ بالااز دیدگاه عملی صاحبان پروژه، پیمانکاران برق، مهندسان کارخانه، تیم های EPC و مدیران تدارکات. سناریوهای کاربردی، انواع عایق، عوامل انتخاب فنی، نقاط درد مشترک خریداران، نیازهای بازرسی، ارزیابی تامین کننده و سوالات متداول را پوشش می دهد.
Lugao Power Co., Ltdبه عنوان نمونهای از تولیدکنندهای که در پروژههای توزیع برق خدمت میکند که در آن سفارشیسازی تجهیزات، آزمایش، مستندات و ارتباطات فنی قبل از تحویل مهم هستند، گنجانده شده است.
فهرست مطالب
- طرح کلی مقاله
- چرا انتخاب کلید ولتاژ بالا بسیار مهم است؟
- کلید ولتاژ بالا چه مشکلاتی را حل می کند؟
- کدام نوع کلید ولتاژ بالا با شرایط مختلف پروژه مطابقت دارد؟
- خریداران قبل از ثبت سفارش چه نکاتی را باید بررسی کنند؟
- جدول مقایسه انتخاب کلید ولتاژ بالا
- چگونه برنامه ریزی تعمیر و نگهداری می تواند ریسک بلندمدت را کاهش دهد؟
- چه چیزی کار با یک تامین کننده را آسان تر می کند؟
- سؤالات متداول درباره کلید ولتاژ بالا
- تماس با ما
طرح کلی مقاله
- نقش عملی را تعریف کنیدکلید ولتاژ بالادر سیستم های توزیع برق
- رایج ترین نقاط درد خریداران از جمله ایمنی، خرابی، تطبیق پروژه و تعمیر و نگهداری را توضیح دهید.
- AIS، GIS، خلاء، SF6، و راه حل های محصور در فلز را به زبان ساده مقایسه کنید.
- یک چک لیست ساختاریافته برای رتبه بندی ولتاژ، ظرفیت اتصال کوتاه، الزامات حفاظتی، طرح، محیط، و مستندات ارائه دهید.
- نشان دهید که چگونه یک سازنده توانا قبل از نصب به کاهش عدم اطمینان کمک می کند.
- به سوالات متداول مهندسان، پیمانکاران و تیم های تدارکات پاسخ دهید.
چرا انتخاب کلید ولتاژ بالا بسیار مهم است؟
در یک سیستم توزیع ولتاژ بالا، یک تصمیم ضعیف می تواند کل شبکه الکتریکی را تحت تاثیر قرار دهد. کابینتی که در یک برگه نقل قول قابل قبول به نظر می رسد، اگر ظرفیت شکست آن به درستی مطابقت نداشته باشد، اگر چیدمان فیدر نامناسب باشد، اگر سیستم عایق برای محیط سایت نامناسب باشد، یا اگر تامین کننده نتواند نقشه های واضح و اسناد آزمایشی ارائه دهد، ممکن است همچنان مشکلاتی ایجاد کند.
خریداران اغلب بهکلید ولتاژ بالابا یک درخواست ساده: آنها به تجهیزاتی نیاز دارند که بتواند مدارهای الکتریکی را با خیال راحت کنترل، محافظت و جداسازی کند. با این حال، نیاز واقعی معمولاً پیچیدهتر است. یک کارخانه فولاد به تجهیزاتی نیاز دارد که بتواند بارهای سخت را تحمل کند. یک پروژه پست نیاز به هماهنگی حفاظتی پایدار دارد. یک مجتمع تجاری ممکن است به چیدمان فشرده و عملکرد آسان اهمیت دهد. یک پروژه انرژی تجدیدپذیر ممکن است به اتصال قابل اعتماد به شبکه و توسعه آینده نیاز داشته باشد. یک تاسیسات معدنی یا پتروشیمی ممکن است به مقاومت محیطی قویتر و عملیات ایمنتر در شرایط سخت نیاز داشته باشد.
به همین دلیل است که فرآیند انتخاب نباید با «کدام مدل ارزانترین است؟» شروع شود. باید با "کدام پیکربندی سیستم را ایمن، پایدار، قابل نگهداری و مناسب برای سایت در طول سالیان متمادی نگه میدارد؟" این سوال خریدار را از هزینه های پنهان محافظت می کند. همچنین به مهندسان و تیمهای تدارکات کمک میکند هنگام بررسی پیشنهادات فنی به یک زبان صحبت کنند.
کلید ولتاژ بالا چه مشکلاتی را حل می کند؟
یک طراحی مناسبکلید ولتاژ بالاسیستم به مدیریت چندین خطر جدی در توزیع برق کمک می کند. این به سادگی برق را روشن و خاموش نمی کند. بخش های معیوب را جدا می کند، از تعمیر و نگهداری ایمن پشتیبانی می کند، از تجهیزات متصل محافظت می کند و به اپراتورها کمک می کند تا شبکه برق را با اطمینان بیشتری کنترل کنند.
- ایزوله سازی اشتباه:هنگامی که یک اتصال کوتاه یا شرایط غیرعادی رخ می دهد، تابلو باید به جداسازی سریع و ایمن مدار آسیب دیده کمک کند.
- ایمنی پرسنل:سیستم های درهم تنیده، عملکردهای زمین، نشانگر زنده و طراحی محفظه به کاهش اشتباهات عملیاتی کمک می کند.
- حفاظت از تجهیزات:ترانسفورماتورها، کابل ها، موتورها، خازن ها و تجهیزات توزیع پایین دست نیاز به حفاظت هماهنگ دارند.
- تداوم سیستم:یک چیدمان کابینت به خوبی برنامه ریزی شده می تواند دامنه خاموشی را کاهش دهد و از برنامه ریزی آسان تر تعمیر و نگهداری پشتیبانی کند.
- مدیریت فضا:تابلو برق فشرده یا مدولار می تواند به پروژه هایی که فضای اتاق برق محدود است کمک کند.
- استانداردسازی پروژه:نقشه های واضح، اجزای آزمایش شده، و طراحی کابینت قابل تکرار، نصب و توسعه آینده را آسان تر می کند.
برای خریداران، این مزایا به خاموشیهای غیرمنتظره کمتر، نگرانیهای ایمنی کمتر و سردرگمی کمتر در هنگام نصب تبدیل میشود. برای پیمانکاران، این ارزش نیز عملی است: زمانی که تجهیزات با مستندات صحیح، سیم کشی برچسب دار، بسته بندی مناسب و پیکربندی واضح به دست می رسد، تیم سایت زمان کمتری را برای حل مشکلات قابل اجتناب صرف می کند.
کدام نوع کلید ولتاژ بالا با شرایط مختلف پروژه مطابقت دارد؟
بهترین نوع واحد برای هر پروژه وجود ندارد. حقکلید ولتاژ بالابه سطح ولتاژ، فضای موجود، محیط سایت، عادات عملیاتی، بودجه، ظرفیت نگهداری و استانداردهای پروژه بستگی دارد. یک اشتباه رایج انتخاب کابینت فقط به این دلیل است که پروژه دیگری از آن استفاده کرده است. سیستم های الکتریکی ممکن است روی کاغذ شبیه به هم به نظر برسند، اما شرایط سایت و اولویت های عملیاتی آنها می تواند بسیار متفاوت باشد.

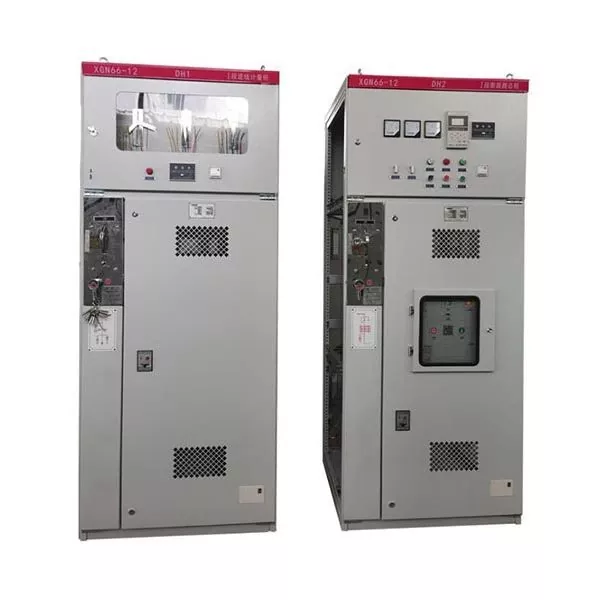

تابلو برق عایق هوااغلب زمانی انتخاب می شود که پروژه فضای نصب کافی داشته باشد و خریدار سازه ای را بخواهد که بازرسی و نگهداری آن نسبتاً ساده باشد. این می تواند برای بسیاری از کاربردهای صنعتی و کاربردی که شرایط محیطی قابل مدیریت است و تیم های تعمیر و نگهداری در دسترس هستند، مناسب باشد.
تابلو برق عایق گازاغلب در مواقعی که فضا محدود است یا زمانی که محیط مرطوب، آلوده، ساحلی، گرد و غبار یا چالش برانگیز است در نظر گرفته می شود. طراحی مهر و موم شده آن می تواند از طرح های فشرده پشتیبانی کند و قرار گرفتن در معرض شرایط خارجی را کاهش دهد. برای پست های شهری، تاسیسات زیرزمینی و پروژه های با قابلیت اطمینان بالا، این می تواند یک مزیت قوی باشد.
تابلو برق وکیوم مدار شکنبه طور گسترده ای برای عملکرد وقفه قابل اعتماد و نیازهای تعمیر و نگهداری معمول کمتر در مقایسه با برخی از فناوری های قدیمی ارزش دارد. معمولاً در پروژه های توزیع ولتاژ متوسط و بالا استفاده می شود که قابلیت اطمینان سوئیچینگ یک نگرانی عمده است.
محلول های عایق SF6معمولاً با فشردگی و عملکرد عایق قوی همراه هستند. خریداران همچنین هنگام ارزیابی این گزینه باید جابجایی گاز، نظارت، کیفیت آب بندی و الزامات محیطی محلی را در نظر بگیرند.
تابلو برق متحرک با محصور یا زره پوش فلزیزمانی می تواند جذاب باشد که جداسازی ایمنی، ساختار مدولار و دسترسی به تعمیر و نگهداری مهم باشد. طراحی قابل جابجایی ممکن است به تکنسین ها کمک کند تا بسته به پیکربندی پروژه، قطعات را راحت تر بازرسی یا جایگزین کنند.
خریداران قبل از ثبت سفارش چه نکاتی را باید بررسی کنند؟
امن ترین فرآیند خرید بر اساس تایید فنی است، نه حدس و گمان. قبل از ثبت سفارش برایکلید ولتاژ بالا، خریداران باید به اندازه کافی اطلاعات پروژه را جمع آوری کنند تا از عدم تطابق تجهیزات جلوگیری کنند. یک تامین کننده حرفه ای می تواند به بررسی این جزئیات کمک کند، اما خریدار هنوز باید بفهمد که چه چیزی اهمیت دارد.
- ولتاژ نامی و ولتاژ سیستم:کابینت باید با سیستم برق و استانداردهای پروژه قابل اجرا مطابقت داشته باشد.
- جریان نامی:الزامات جریان پیوسته باید با توجه به تقاضای بار و گسترش آینده تأیید شود.
- ظرفیت قطع اتصال کوتاه:این باید با سطح خطای سیستم مطابقت داشته باشد. دست کم گرفتن این نقطه می تواند خطر ایمنی جدی ایجاد کند.
- ترتیب فیدر ورودی و خروجی:تعداد فیدرها، جهت ورود کابل، ترتیب شینه و فضای رزرو شده باید مشخص باشد.
- طرح حفاظت و کنترل:نوع رله، اندازه گیری، رابط ارتباطی، سازگاری SCADA و منطق کنترل باید زودتر بررسی شوند.
- محیط نصب:ارتفاع، دما، رطوبت، گرد و غبار، مه نمکی، ملزومات لرزه ای، و قرارگیری در فضای داخلی یا خارجی همگی می توانند بر طراحی تاثیر بگذارند.
- روش عملیات:نیازهای نظارت دستی، موتوری، محلی، از راه دور یا هوشمند باید قبل از تولید تأیید شود.
- تست و مستندسازی:گزارشهای آزمایشی معمول، نقشهها، دستورالعملها، گواهیها و جزئیات بستهبندی باید بخشی از گفتگوی پروژه باشد.
یک قانون مفید ساده است: اگر پارامتری بر ایمنی، نصب، بهره برداری یا نگهداری تأثیر می گذارد، نباید مبهم بماند. اطلاعات واضح قبل از تولید ارزان تر از اصلاح پس از تحویل است.
جدول مقایسه انتخاب کلید ولتاژ بالا
| نگرانی پروژه | تمرکز توصیه شده | چرا اهمیت دارد |
|---|---|---|
| فضای اتاق برق محدود | GIS فشرده یا چیدمان کابینت بهینه | به کاهش ردپا کمک می کند و از پروژه هایی که فضا گران یا محدود است پشتیبانی می کند. |
| محیط خشن | عایق مهر و موم شده، طراحی کابینت ضد خوردگی، گزینه های حفاظت از محیط زیست | رطوبت، گرد و غبار، نمک و آلودگی اگر در نظر گرفته نشود می توانند قابلیت اطمینان عایق را کاهش دهند. |
| دسترسی مکرر به تعمیر و نگهداری | ساختار قابل جابجایی، طراحی محفظه شفاف، مکانیسم عملیاتی قابل دسترسی | راحتی بازرسی را بهبود می بخشد و زمان تعمیر و نگهداری را کاهش می دهد. |
| الزامات ایمنی بالا | اتصال قابل اعتماد، سیستم زمین، حفاظت قوس، نشانگر زنده | احتمال عملکرد اشتباه را کاهش می دهد و از پرسنل در هنگام تعویض و نگهداری محافظت می کند. |
| گسترش آینده | طراحی مدولار، فیدرهای رزرو شده، چیدمان شینه انعطاف پذیر | هنگام رشد پروژه از طراحی مجدد گران قیمت جلوگیری می کند. |
| تحویل پروژه بین المللی | بسته بندی صادرات، نقشه های فنی، گزارش تست، پشتیبانی ارتباطی | به پیمانکاران و مالکان کمک می کند تا ریسک را در هنگام گمرک، نصب و راه اندازی کاهش دهند. |
چگونه برنامه ریزی تعمیر و نگهداری می تواند ریسک بلندمدت را کاهش دهد؟
حتی خوش ساختکلید ولتاژ بالانیاز به یک برنامه تعمیر و نگهداری دارد. هدف باز کردن بی مورد کابینت نیست، بلکه نگه داشتن تجهیزات در شرایط شناخته شده و قابل اعتماد است. برنامه ریزی تعمیر و نگهداری باید شرایط سایت، فرکانس سوئیچینگ، سن تجهیزات، راهنمایی سازنده و اهمیت بار متصل را در نظر بگیرد.
نقاط بازرسی معمول شامل تمیزی کابینت، وضعیت عایق، سفتی اتصال شینه، حرکت مکانیسم عملیاتی، تداوم اتصال به زمین، وضعیت رله، وضعیت سیمکشی ثانویه، عملکرد اینترلاک، سایش تماس و علائم گرمای بیش از حد است. در محیط های مرطوب، کنترل تراکم و عملکرد بخاری ممکن است اهمیت ویژه ای پیدا کند. در سایت های صنعتی پر گرد و غبار، تمیز کردن و بررسی آب بندی می تواند از مشکلات عایق جلوگیری کند.
بسیاری از شکست ها رازهای ناگهانی نیستند. آنها به عنوان علائم کوچک شروع می شوند: اتصال شل، دمای غیرعادی، عایق قدیمی، روغن کاری ضعیف، سیم کشی ثانویه آسیب دیده، یا درب کابینت که به درستی بسته نمی شود. هنگامی که تیم های تعمیر و نگهداری این جزئیات را ثبت می کنند و زودتر اقدام می کنند، احتمال خاموش شدن اضطراری را کاهش می دهند.
- سوابق عملیات و گزارش های نگهداری را ثابت نگه دارید.
- افزایش دما و بوی غیر طبیعی را پس از عملیات سنگین بررسی کنید.
- قطعات مکانیکی را برای حرکت صاف و موقعیت صحیح بازرسی کنید.
- اطمینان حاصل کنید که اینترلاک ها و دستگاه های اتصال به زمین همانطور که در نظر گرفته شده است کار می کنند.
- سطوح عایق را طبق روش های ایمن به دقت تمیز کنید.
- هنگامی که بار سیستم یا ساختار شبکه تغییر می کند، تنظیمات رله را مرور کنید.
چه چیزی کار با یک تامین کننده را آسان تر می کند؟
یک تامین کننده خوب بیشتر از ارسال یک کابینت انجام می دهد. برایکلید ولتاژ بالا، تامین کننده باید به خریداران کمک کند تا جزئیات فنی را تأیید کنند، از خطاهای پیکربندی اجتناب کنند و بفهمند که آیا راه حل پیشنهادی با شرایط واقعی پروژه مطابقت دارد یا خیر. این امر به ویژه برای پروژه های خارج از کشور که ارتباطات، مستندات، بسته بندی و پشتیبانی پس از فروش می توانند بر نتیجه نهایی تأثیر بگذارند بسیار مهم است.
Lugao Power Co., Ltdتجهیزات برق را برای پروژه های توزیع تولید می کند و می تواند از بحث ها در مورد پیکربندی تابلو برق، ساختار کابینت، انتخاب عایق، نقشه ها و الزامات فنی پشتیبانی کند. برای خریدارانی که مطمئن نیستند که آیا AIS، GIS، SF6، کابینت های قطع کننده مدار خلاء، یا راه حل های محصور شده با فلز را انتخاب کنند، ارتباطات مهندسی اولیه می تواند به محدود کردن تصمیم کمک کند.
یک تامین کننده عملی باید بتواند چندین نوع پشتیبانی ارائه دهد:
- بررسی ولتاژ، جریان، کمیت فیدر و الزامات حفاظتی پروژه.
- چیدمان کابینت سفارشی بر اساس چیدمان سایت و نیازهای برنامه.
- نقشه های فنی و مستندات محصول را قبل از تایید تولید پاک کنید.
- تست معمول و بازرسی کیفیت قبل از حمل و نقل.
- بسته بندی صادراتی مناسب برای حمل و نقل از راه دور.
- پشتیبانی ارتباطی برای سوالات نصب، راه اندازی و نگهداری بعدی.
تیم های تدارکاتی نیز باید به پاسخگویی توجه کنند. اگر تامین کننده نتواند به سوالات مهم قبل از سفارش پاسخ دهد، ممکن است پروژه پس از سفارش با عدم اطمینان بیشتری روبرو شود. ارتباط خوب دکوراسیون نیست. بخشی از کنترل ریسک است.
سؤالات متداول درباره کلید ولتاژ بالا
Q1: کلید ولتاژ بالا برای چه چیزی استفاده می شود؟
کلید ولتاژ بالا برای کنترل، محافظت و جداسازی مدارهای الکتریکی در سیستم های توزیع برق و انتقال نیرو استفاده می شود. معمولاً در پستها، نیروگاههای صنعتی، سیستمهای قدرت تجاری، پروژههای زیرساختی و پروژههای اتصال به شبکه انرژی تجدیدپذیر استفاده میشود.
Q2: کدام بهتر است، AIS یا GIS؟
هیچ کدام همیشه بهتر نیست. AIS اغلب زمانی ترجیح داده می شود که فضای کافی وجود داشته باشد و بازرسی بصری آسان تر مهم باشد. GIS اغلب زمانی ترجیح داده می شود که سایت دارای فضای محدود، شرایط محیطی سخت یا الزامات قابلیت اطمینان بالاتر باشد. انتخاب بهتر به پروژه بستگی دارد.
Q3: چگونه می توانم جریان نامی صحیح و ظرفیت شکست را بدانم؟
این مقادیر باید با توجه به طراحی سیستم، تقاضای بار، سطح خطا، ظرفیت ترانسفورماتور، آرایش کابل و طرح حفاظت تایید شوند. اگر اطلاعات ناقص باشد، خریدار باید از مهندس پروژه یا تامین کننده بخواهد که داده های سیستم را قبل از انتخاب نهایی بررسی کند.
Q4: آیا می توان کلید ولتاژ بالا را سفارشی کرد؟
بله. سفارشی سازی ممکن است شامل سطح ولتاژ، آرایش فیدر، اندازه کابینت، رله حفاظتی، اندازه گیری، پیکربندی شینه، جهت ورودی کابل، نوع عایق، طراحی محفظه، رابط ارتباطی، و گزینه های محیطی ویژه باشد.
Q5: خریداران چه اسنادی باید قبل از حمل و نقل درخواست کنند؟
خریداران باید نقشههای فنی، نمودارهای سیمکشی، گزارشهای آزمایش معمول، جزئیات بستهبندی، دستورالعملهای عملیاتی، اسناد گواهی در صورت لزوم و هرگونه سوابق بازرسی خاص پروژه را که قبل از تولید مورد توافق قرار گرفته است، درخواست کنند.
Q6: چرا باید تعمیر و نگهداری در مرحله خرید در نظر گرفته شود؟
دسترسی به تعمیر و نگهداری، قطعات یدکی، طراحی مکانیزم عملیاتی، تنظیمات رله و چیدمان کابینت همگی بر هزینه عملیاتی بلند مدت تأثیر میگذارند. کابینتی که بازرسی یا تعمیر آن دشوار است، ممکن است خطر خرابی بیشتری ایجاد کند، حتی اگر قیمت اولیه جذاب به نظر برسد.
